논문 상세보기
pp.217-227

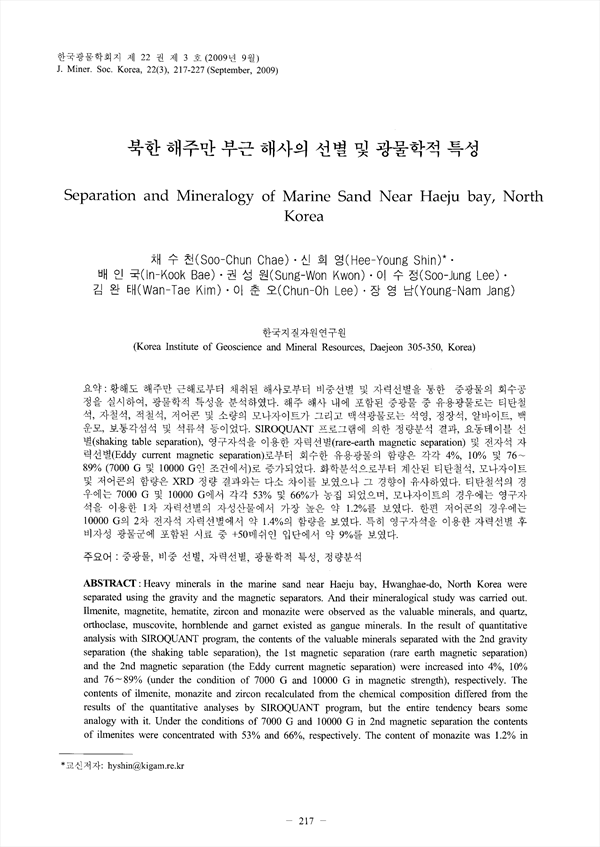

황해도 해주만 근해로부터 채취된 해사로부터 비중선별 및 자력선별을 통한 중광물의 회수공정을 실시하여, 광물학적 특성을 분석하였다. 해주 해사 내에 포함된 중광물 중 유용광물로는 티탄철석, 자철석, 적철석, 저어콘 및 소량의 모나자이트가 그리고 맥석광물로는 석영, 정장석, 알바이트 백운모, 보통각섬석 및 석류석 등이었다. SIROQUANT 프로그램에 의한 정량분석 결과, 요동테이블 선별(shaking table separation), 영구자석을 이용한 자력선별(rare-earth magnetic separation) 및 전자석 자력선별(Eddy current magnetic separation)로부터 회수한 유용광물의 함량은 각각 4%, 10% 및 76~89% (7000 G 및 10000 G인 조건에서)로 증가되었다. 화학분석으로부터 계산된 티탄철석, 모나자이트 및 저어콘의 함량은 XRD 정량 결과와는 다소 차이를 보였으나 그 경향이 유사하였다. 티탄철석의 경우에는 7000 G 및 10000 G에서 각각 53% 및 66%가 농집 되었으며, 모나자이트의 경우에는 영구자석을 이용한 1차 자력선별의 자성간물에서 가장 높은 약 1.2%를 보였다. 한편 저어콘의 경우에는 10000 G의 2차 전자석 자력선별에서 약 1.4%의 함량을 보였다. 특히 영구자석을 이용한 자력선별 후 비자성 광물군에 포함된 시료 중 +50메쉬인 입단에서 약 9%를 보였다.
Heavy minerals in the marine sand near Haeju bay, Hwanghae-do, North Korea were separated using the gravity and the magnetic separators. And their mineralogical study was carried out. Ilmenite, magnetite, hematite, zircon and monazite were observed as the valuable minerals, and quartz, orthoclase, muscovite, hornblende and garnet existed as gangue minerals. In the result of quantitative analysis with SIROQUANT program, the contents of the valuable minerals separated with the 2nd gravity separation (the shaking table separation), the 1st magnetic separation (rare earth magnetic separation) and the 2nd magnetic separation (the Eddy current magnetic separation) were increased into 4%, 10% and 76~89% (under the condition of 7000 G and 10000 G in magnetic strength), respectively. The contents of ilmenite, monazite and zircon recalculated from the chemical composition differed from the results of the quantitative analyses by SIROQUANT program, but the entire tendency bears some analogy with it. Under the conditions of 7000 G and 10000 G in 2nd magnetic separation the contents of ilmenites were concentrated with 53% and 66%, respectively. The content of monazite was 1.2% in the magnetic fractions of the 1st magnetic separation. The content of zircon was shown 1.4% under the condition of 10000 G in the 2nd magnetic separation, and was displayed 9% in +50 mesh of non-magnetic fraction of 1st magnetic separation, especially.
