논문 상세보기
pp.73-82

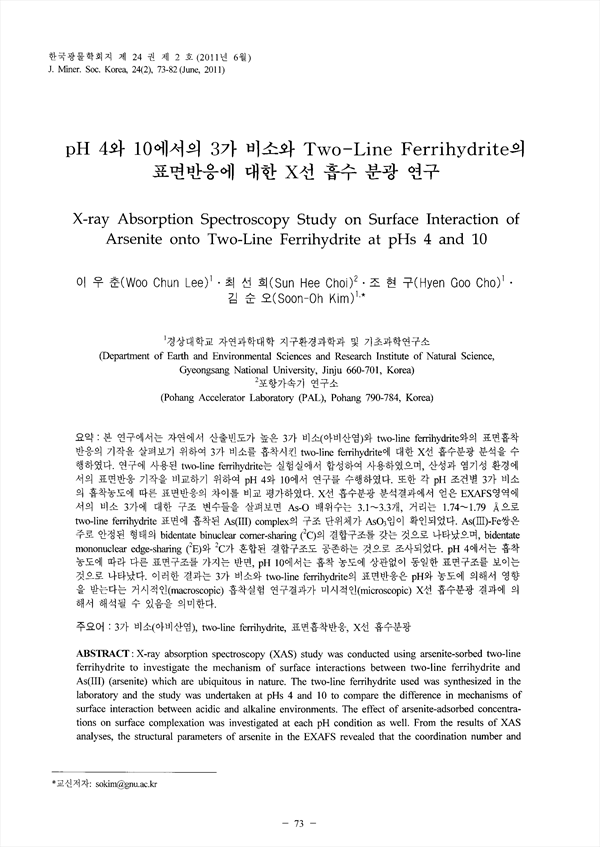

본 연구에서는 자연에서 산출빈도가 높은 3가 비소(아비산염)와 two-line ferrihydrite와의 표면흡착반응의 기작을 살펴보기 위하여 3가 비소를 흡착시킨 two-line ferrihydrite에 대한 X선 흡수분광 분석을 수행하였다 연구에 사용된 two-line ferrihydrite는 실험실에서 합성하여 사용하였으며, 산성과 염기성 환경에서의 표면반응 기작을 비교하기 위하여 pH 4와 10에서 연구를 수행하였다. 또한 각 pH 조건별 3가 비소의 흡착농도에 따른 표면반응의 차이를 비교 평가하였다. X선 흡수분광 분석결과에서 얻은 EXAFS 영역에서의 비소 3가에 대한 구조 변수들을 살펴보면 As-O 배위수는 3.1~3.3개 거리는 1.74~1.79 a으로 two-line ferrihydrite 표면에 흡착된 As(III) complex의 구조 단위체가 AsO3임이 확인되었다. As(III)-Fe쌍은 주로 안정된 형태의 bidentate binuclear comer-sharing (2C)의 결합구조를 갖는 것으로 나타났으며, bidentate mononuclear edge-sharing (2E)와 2C가 혼합된 결합구조도 공존하는 것으로 조사되었다. pH 4에서는 흡착농도에 따라 다른 표면구조를 가지는 반면, pH 10에서는 흡착 농도에 상관없이 동일한 표면구조를 보이는 것으로 나타났다. 이러한 결과는 3가 비소와 two-line ferrihydrite의 표면반응은 pH와 농도에 의해서 영향을 받는다는 거시적인(macroscopic) 흡착실험 연구결과가 미시적인(microscopic) X선 흡수분광 결과에 의해서 해석될 수 있음을 의미한다.
X-ray absorption spectroscopy (XAS) study was conducted using arsenite-sorbed two-line ferrihydrite to investigate the mechanism of surface interactions between two-line ferrihydrite and As(III) (arsenite) which are ubiquitous in nature. The two-line ferrihydrite used was synthesized in the laboratory and the study was undertaken at pHs 4 and 10 to compare the difference in mechanisms of surface interaction between acidic and alkaline environments. The effect of arsenite-adsorbed concentrations on surface complexation was investigated at each pH condition as well. From the results of XAS analyses, the structural parameters of arsenite in the EXAFS revealed that the coordination number and distanceof As-O were 3.1~3.3 and 1.74~1.79 a, respectively, which indicate that the unit structure of arsenite complex formed on the surface of two-line ferrihydrite is AsO3. The dominant structures of As(III)-Fe complex were examined to be bidentate binuclear comer-sharing (2C) and the mixture of bidentate mononuclear edge sharing (2E) and 2C appeared as well. At pH 4, arsenite complex showed different structures on the surface of two-line ferrihydrite, depending on the adsorbed concentrations. At pH 10, on the contrary, the surface structures of arsenite complexes were interpreted to be almost identical, irrespective of the adsorbed concentrations of arsenite. Consequently, this microscopic XAS results support the results of macroscopic adsorption experiments in which the surface interaction between arsenite and two-line ferrihydrite is significantly influenced by pH conditions as well as arsenite concentrations.
