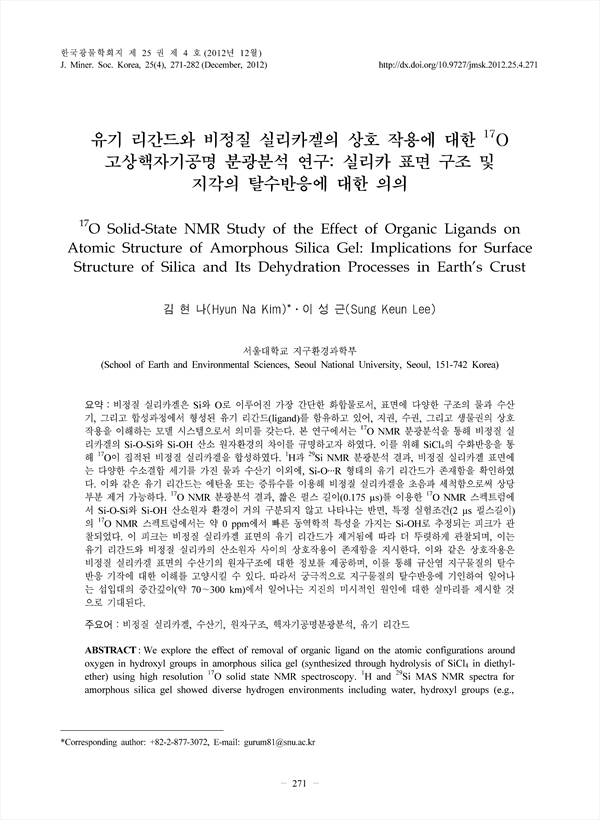

비정질 실리카겔은 Si와 O로 이루어진 가장 간단한 화합물로서, 표면에 다양한 구조의 물과 수산기, 그리고 합성과정에서 형성된 유기 리간드(ligand)를 함유하고 있어, 지권, 수권, 그리고 생물권의 상호작용을 이해하는 모델 시스템으로서 의미를 갖는다. 본 연구에서는 17O NMR 분광분석을 통해 비정질 실리카겔의 Si-O-Si와 Si-OH 산소 원자환경의 차이를 규명하고자 하였다. 이를 위해 SiCl4의 수화반응을 통해 17O이 집적된 비정질 실리카겔을 합성하였다. 1H과 29Si NMR 분광분석 결과, 비정질 실리카겔 표면에는 다양한 수소결합 세기를 가진 물과 수산기 이외에, Si-O·sR 형태의 유기 리간드가 존재함을 확인하였다. 이와 같은 유기 리간드는 에탄올 또는 증류수를 이용해 비정질 실리카겔을 초음파 세척함으로써 상당부분 제거 가능하다. 17O NMR 분광분석 결과, 짧은 펄스 길이(0.175μs)를 이용한 17O NMR 스펙트럼에서 Si-O-Si와 Si-OH 산소원자 환경이 거의 구분되지 않고 나타나는 반면, 특정 실험조건(2μs 펄스길이)의 17O NMR 스펙트럼에서는 약 0 ppm에서 빠른 동역학적 특성을 가지는 Si-OH로 추정되는 피크가 관찰되었다. 이 피크는 비정질 실리카겔 표면의 유기 리간드가 제거됨에 따라 더 뚜렷하게 관찰되며, 이는 유기 리간드와 비정질 실리카의 산소원자 사이의 상호작용이 존재함을 지시한다. 이와 같은 상호작용은 비정질 실리카겔 표면의 수산기의 원자구조에 대한 정보를 제공하며, 이를 통해 규산염 지구물질의 탈수반응 기작에 대한 이해를 고양시킬 수 있다. 따라서 궁극적으로 지구물질의 탈수반응에 기인하여 일어나는 섭입대의 중간깊이(약 70~300 km)에서 일어나는 지진의 미시적인 원인에 대한 실마리를 제시할 것으로 기대된다.

We explore the effect of removal of organic ligand on the atomic configurations around oxygen in hydroxyl groups in amorphous silica gel (synthesized through hydrolysis of SiCl4 in diethyl-ether) using high resolution 17O solid state NMR spectroscopy. 1H and 29Si MAS NMR spectra for amorphous silica gel showed diverse hydrogen environments including water, hydroxyl groups (e.g., hydrogen bonded silanol, isolated silanol), and organic ligands (e.g., alkyl chain) that may interact with surface hydroxyls in the amorphous silica gel, for instance, forming silica-organic ligand complex (e.g., Si-O·sR). These physically and chemically adsorbed organic ligands were partly removed by ultrasonic cleaning under ethanol and distilled water for 1 hour. Whereas 17O MAS NMR spectra with short pulse length (0.175μs) at 9.4 T and 14.1 T for as-synthesized amorphous silica gel showed the unresolved peak for Si-O-Si and Si-OH structures, the 17O MAS NMR spectra with long pulse length (2μs) showed the additional peak at ~0 ppm. The peak at ~0 ppm may be due to Si-OH structure with very fast relaxation rate as coupled to liquid water molecules or organic ligands on the surface of amorphous silica gel. The observation of the peak at ~0 ppm in 17O MAS NMR spectra for amorphous silica gel became more significant as the organic ligands were removed. These results indicate that the organic ligands on the surface of amorphous silica gel interact with oxygen atoms in Si-OH and provide the information about atomic structure of silanol and siloxane in amorphous silica gel. The current results could enhance the understanding of dehydration mechanism of diverse silicates, which is known as atomic scale origins of intermediate depth (approximately, 70~300 km) earthquakes in subduction zone.

• 김현나 | Kim, Hyun Na
• 이성근 | Lee, Sung Keun
