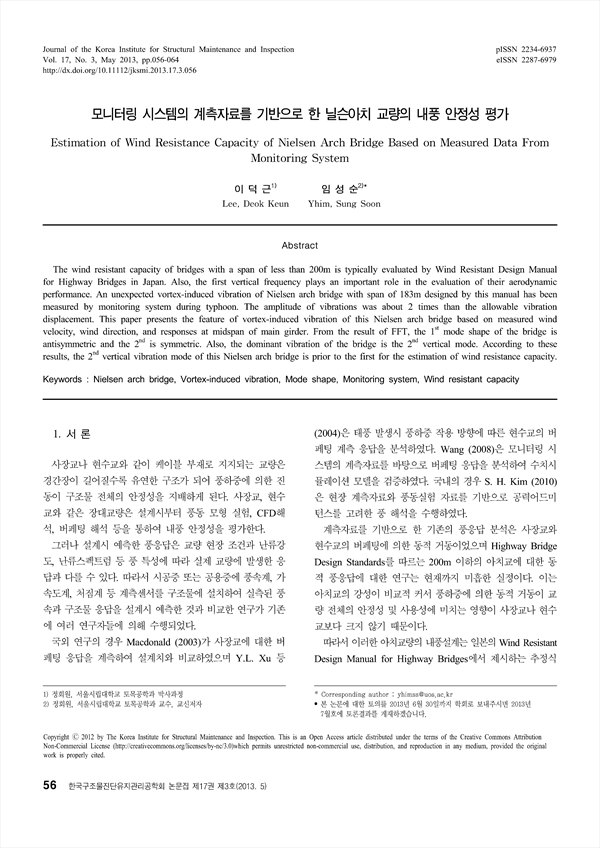

모니터링 시스템의 계측자료를 기반으로 한 닐슨아치 교량의 내풍 안정성 평가 KCI 등재

Estimation of Wind Resistance Capacity of Nielsen Arch Bridge Based on Measured Data From Monitoring System

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/248237
서비스가 종료되어 열람이 제한될 수 있습니다.
한국구조물진단유지관리공학회 논문집 (Journal of The Korea Institute for Structural Maintenance and Inspection)
한국구조물진단유지관리공학회 (The Korea Institute For Structural Maintenance and Inspection)
초록

200m 이하의 아치 교량에서 동적 내풍 안정성은 일반적으로 일본의 Wind Resistant Design Manual for Highway Bridges에 따라 검토된다. 또한 내풍 안정성 검토는 모드 형상에 관계없이 1차 연직 진동수를 적용한다. 일본의 매뉴얼에 따라 설계된 경간장 183m의 닐슨 아치 교량에서 예상치 못한 와류 진동이 발생하였으며 이는 태풍시 교량의 모니터링 시스템에 의해 계측되었다. 본 논문에서는 태풍 발생시에 계측된 풍속, 풍향, 진동 변위와 가속도를 기반으로 닐슨 아치교량의 와류진동 특성을 분석하였다. 분석 결과 1차 연직 진동 모드가 역대칭 형상이고 2차 연직 진동 모드가 대칭 형상인 닐슨 아치교의 경우 와류 진동이 2차 연직 모드에서 지배적이다. 따라서 본 논문에서는 2차 연직 진동 모드가 대칭 형상인 닐슨 아치교의 내풍 안정성 평가시에는 1차 보다 2차 연직 진동 모드가 중요한 설계 요소임을 제시하였다.

The wind resistant capacity of bridges with a span of less than 200m is typically evaluated by Wind Resistant Design Manual for Highway Bridges in Japan. Also, the first vertical frequency plays an important role in the evaluation of their aerodynamic performance. An unexpected vortex-induced vibration of Nielsen arch bridge with span of 183m designed by this manual has been measured by monitoring system during typhoon. The amplitude of vibrations was about 2 times than the allowable vibration displacement. This paper presents the feature of vortex-induced vibration of this Nielsen arch bridge based on measured wind velocity, wind direction, and responses at midspan of main girder. From the result of FFT, the 1st mode shape of the bridge is antisymmetric and the 2nd is symmetric. Also, the dominant vibration of the bridge is the 2nd vertical mode. According to these results, the 2nd vertical vibration mode of this Nielsen arch bridge is prior to the first for the estimation of wind resistance capacity.

저자
  • 이덕근(서울시립대학교 토목공학과 박사과정) | Lee, Deok Keun
  • 임성순(서울시립대학교 토목공학과 교수) | Yhim, Sung Soon 교신저자
