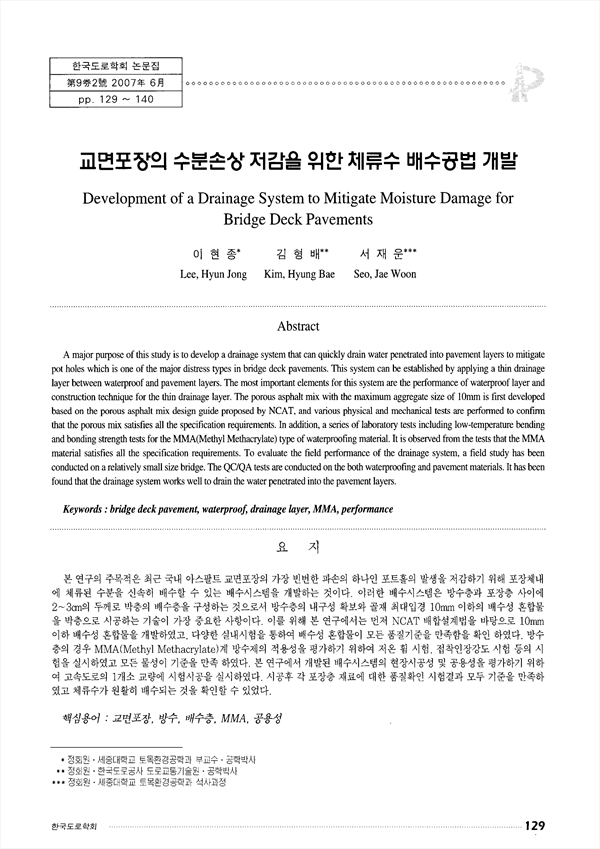

교면포장의 수분손상 저감을 위한 체류수 배수공법 개발 KCI 등재

Development of a Drainage System to Mitigate Moisture Damage for Bridge Deck Pavements

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/249575
구독 기관 인증 시 무료 이용이 가능합니다. 4,300원
한국도로학회논문집 (International journal of highway engineering)
한국도로학회 (Korean Society of Road Engineers)
초록

본 연구의 주목적은 최근 국내 아스팔트 교면포장의 가장 빈번한 파손의 하나인 포트홀의 발생을 저감하기 위해 포장체내에 체류된 수분을 신속히 배수할 수 있는 배수시스템을 개발하는 것이다. 이러한 배수시스템은 방수층과 포장층 사이에 2~3cm의 두께로 박층의 배수층을 구성하는 것으로서 방수층의 내구성 확보와 골재 최대입경 10mm이하의 배수성 혼합물을 박층으로 시공하는 기술이 가장 중요한 사항이다. 이를 위해 본 연구에서는 먼저 NCAT 배합설계법을 바탕으로 10mm 이하 배수성 혼합물을 개발하였고, 다양한 실내시험을 통하여 배수성 혼합물이 모든 품질기준을 만족함을 확인하였다. 방수층의 경우 MMA(Methyl Methacrylate)계 방수제의 적용성을 평가하기 위하여 저온 휨 시험, 접착인장강도 시험 등의 시험을 실시하였고 모든 물성이 기준을 만족하였다. 본 연구에서 개발된 배수시스템의 현장시공성 및 공용성을 평가하기 위하여 고속도로의 1개소 교량에 시험시공을 실시하였다. 시공후 각 포장층 재료에 대한 품질확인 시험결과 모두 기준을 만족하였고 체류수가 원활히 배수되는 것을 확인할 수 있었다.

A major purpose of this study is to develop a drainage system that can quickly drain water penetrated into pavement layers to mitigate pot holes which is one of the major distress types in bridge deck pavements. This system can be established by applying a thin drainage layer between waterproof and pavement layers. The most important elements for this system are the performance of waterproof layer and construction technique for the thin drainage layer. The porous asphalt mix with the maximum aggregate size of 10mm is first developed based on the porous asphalt mix design guide proposed by NCAT, and various physical and mechanical tests are performed to confirm that the porous mix satisfies all the specification requirements. In addition, a series of laboratory tests including low-temperature bending and bonding strength tests for the MMA(Methyl Methacrylate) type of waterproofing material. It is observed from the tests that the MMA material satisfies all the specification requirements. To evaluate the Reld performance of the drainage system, a field study has been conducted on a relatively small size bridge. The QC/QA tests are conducted on the both waterproofing and pavement materials. It has been found that the drainage system works well to drain the water penetrated into the pavement layers.

저자
  • 이현종 | Lee, Hyun-Jong
  • 김형배 | Kim, Hyung-Bae
  • 서재운 | Seo, Jae-Woon
