논문 상세보기
pp.209-220

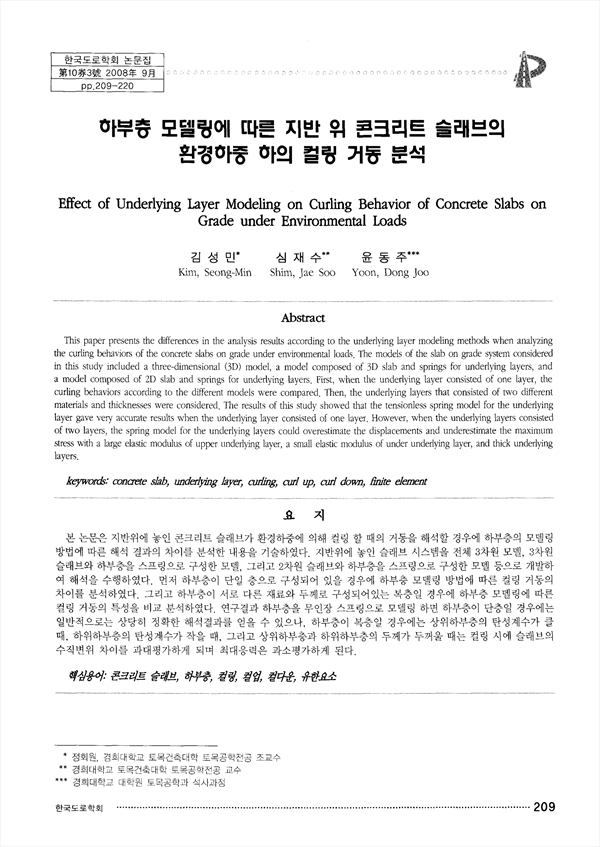

본 논문은 지반위에 놓인 콘크리트 슬래브가 환경하중에 의해 컬링 할 때의 거동을 해석할 경우에 하부층의 모델링 방법에 따른 해석 결과의 차이를 분석한 내용을 기술하였다. 지반위에 놓인 슬래브 시스템을 전체 3차원 모델, 3차원 슬래브와 하부층을 스프링으로 구성한 모델, 그리고 2차윈 슬래브와 하부층을 스프링으로 구성한 모델 등으로 개발하여 해석을 수행하였다. 먼저 하부층이 단일 층으로 구성되어 있을 경우에 하부층 모델링 방법에 따른 컬링 거동의 차이를 분석하였다. 그리고 하부층이 서로 다른 재료와 두께로 구성되어 있는 복층일 경우에 하부층 모델링에 따른 컬링 거동의 특성을 비교 분석하였다. 연구결과 하부층을 무인장 스프링으로 모델링 하면 하부층이 단층일 경우에는 일반적으로는 상당히 정확한 해석결과를 얻을 수 있으나, 하부층이 복층일 경우에는 상위하부층의 탄성계수가 클 때, 하위하부층의 탄성계수가 작을 때, 그리고 상위하부층과 하위하부층의 두께가 두꺼울 때는 컬링 시에 슬래브의 수직변위 차이를 과대평가하게 되며 최대응력은 과소평가하게 된다.
This paper presents the differences in the analysis results according to the underlying layer modeling methods when analyzing the curling behaviors of the concrete slabs on grade under environmental loads. The models of the slab on grade system considered in this study included a three-dimensional(3D) model, a model composed of 3D slab and springs for underlying layers, and a model composed of 2D slab and springs for underlying layers. First, when the underlying layer consisted of one layer, the curling behaviors according to the different models were compared. Then, the underlying layers that consisted of two different materials and thicknesses were considered. The results of this study showed that the tensionless spring model for the underlying layer gave very accurate results when the underlying layer consisted of one layer. However, when the underlying layers consisted of two layers, the spring model for the underlying layers could overestimate the displacements and underestimate the maximum stress with a large elastic modulus of upper underlying layer, a small elastic modulus of under underlying layer, and thick underlying layers.
