논문 상세보기
pp.115-121

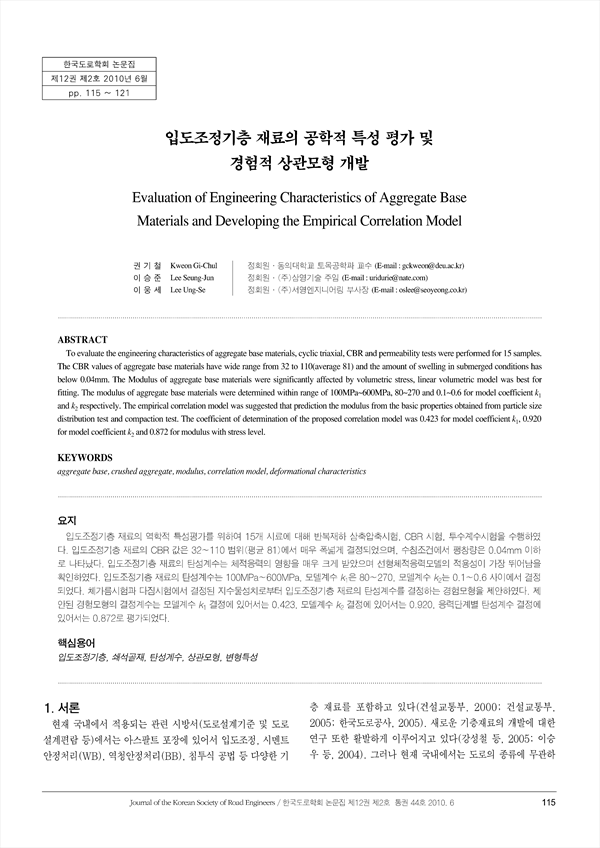

입도조정기층 재료의 역학적 특성평가를 위하여 15개 시료에 대해 반복재하 삼축압축시험, CBR 시험, 투수계수시험을 수행하였다. 입도조정기층 재료의 CBR 값은 32~110 범위(평균 81)에서 매우 폭넓게 결정되었으며, 수침조건에서 팽창량은 0.04mm 이하로 나타났다. 입도조정기층 재료의 탄성계수는 체적응력의 영향을 매우 크게 받았으며 선형체적응력모델의 적용성이 가장 뛰어남을 확인하였다. 입도조정기층 재료의 탄성계수는 100MPa~600MPa, 모델계수 k1은 80~270, 모델계수 k2는 0.1~0.6 사이에서 결정 되었다. 체가름시험과 다짐시험에서 결정된 지수물성치로부터 입도조정기층 재료의 탄성계수를 결정하는 경험모형을 제안하였다. 제안된 경험모형의 결정계수는 모델계수 k1 결정에 있어서는 0.423, 모델계수 k2 결정에 있어서는 0.920, 응력단계별 탄성계수 결정에 있어서는 0.872로 평가되었다.
To evaluate the engineering characteristics of aggregate base materials, cyclic triaxial, CBR and permeability tests were performed for 15 samples. The CBR values of aggregate base materials have wide range from 32 to 110(average 81) and the amount of swelling in submerged conditions has below 0.04mm. The Modulus of aggregate base materials were significantly affected by volumetric stress, linear volumetric model was best for fitting. The modulus of aggregate base materials were determined within range of 100MPa~600MPa, 80~270 and 0.1~0.6 for model coefficient k1 and k2 respectively. The empirical correlation model was suggested that prediction the modulus from the basic properties obtained from particle size distribution test and compaction test. The coefficient of determination of the proposed correlation model was 0.423 for model coefficient k1, 0.920 for model coefficient k2 and 0.872 for modulus with stress level.
