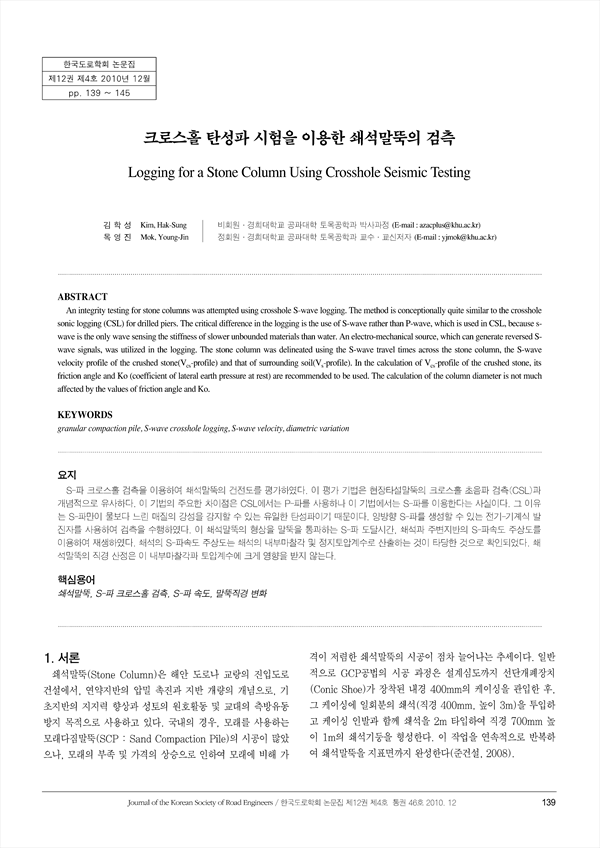

S-파 크로스홀 검측을 이용하여 쇄석말뚝의 건전도를 평가하였다. 이 평가 기법은 현장타설말뚝의 크로스홀 초음파 검측(CSL)과 개념적으로 유사하다. 이 기법의 주요한 차이점은 CSL에서는 P-파를 사용하나 이 기법에서는 S-파를 이용한다는 사실이다. 그 이유는 S-파만이 물보다 느린 매질의 강성을 감지할 수 있는 유일한 탄성파이기 때문이다. 양방향 S-파를 생성할 수 있는 전기-기계식 발진자를 사용하여 검측을 수행하였다. 이 쇄석말뚝의 형상을 말뚝을 통과하는 S-파 도달시간, 쇄석과 주변지반의 S-파속도 주상도를 이용하여 재생하였다. 쇄석의 S-파속도 주상도는 쇄석의 내부마찰각 및 정지토압계수로 산출하는 것이 타당한 것으로 확인되었다. 쇄석말뚝의 직경 산정은 이 내부마찰각과 토압계수에 크게 영향을 받지 않는다.

An integrity testing for stone columns was attempted using crosshole S-wave logging. The method is conceptionally quite similar to the crosshole sonic logging (CSL) for drilled piers. The critical difference in the logging is the use of S-wave rather than P-wave, which is used in CSL, because swave is the only wave sensing the stiffness of slower unbounded materials than water. An electro-mechanical source, which can generate reversed Swave signals, was utilized in the logging. The stone column was delineated using the S-wave travel times across the stone column, the S-wave velocity profile of the crushed stone(Vcs-profile) and that of surrounding soil(Vs-profile). In the calculation of Vcs-profile of the crushed stone, its friction angle and Ko (coefficient of lateral earth pressure at rest) are recommended to be used. The calculation of the column diameter is not much affected by the values of friction angle and Ko.

• 김학성 | Kim, Hak-Sung
• 목영진 | Mok, Young-Jin
