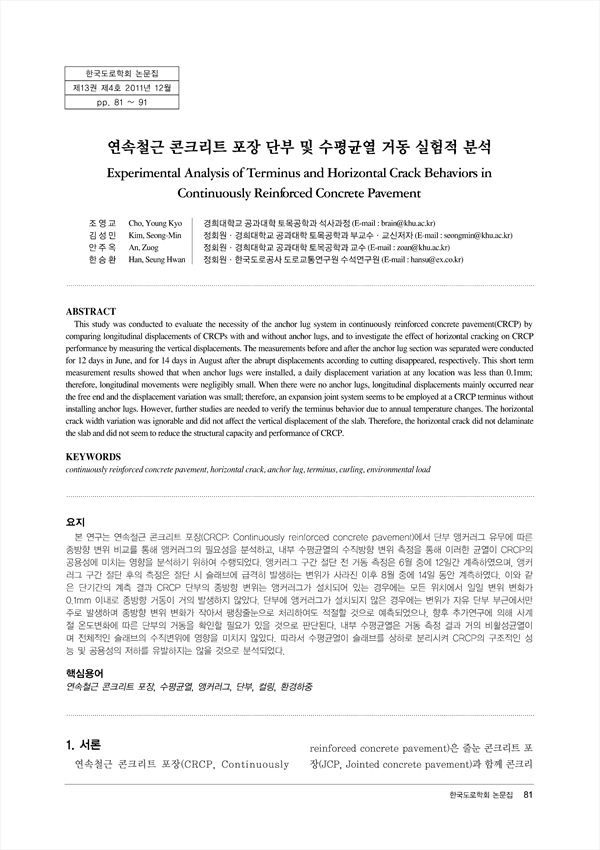

연속철근 콘크리트 포장 단부 및 수평균열 거동 실험적 분석 KCI 등재

Experimental Analysis of Terminus and Horizontal Crack Behaviors in Continuously Reinforced Concrete Pavement

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/249927
구독 기관 인증 시 무료 이용이 가능합니다. 4,200원
한국도로학회논문집 (International journal of highway engineering)
한국도로학회 (Korean Society of Road Engineers)
초록

본 연구는 연속철근 콘크리트 포장(CRCP: Continuously reinforced concrete pavement)에서 단부 앵커러그 유무에 따른 종방향 변위 비교를 통해 앵커러그의 필요성을 분석하고 내부 수평균열의 수직방향 변위 측정을 통해 이러한 균열이 CRCP의 공용성에 미치는 영향을 분석하기 위하여 수행되었다. 앵커러그 구간 절단 전 거동 측정은 6월 중에 12일간 계측하였으며, 앵커 러그 구간 절단 후의 측정은 절단 시 슬래브에 급격히 발생하는 변위가 사라진 이후 8월 중에 14일 동안 계측하였다. 이와 같은 단기간의 계측 결과 CRCP 단부의 종방향 변위는 앵커러그가 설치되어 있는 경우에는 모든 위치에서 일일 변위 변화가 0.1mm 이내로 종방향 거동이 거의 발생하지 않았다. 단부에 앵커러그가 설치되지 않은 경우에는 변위가 자유 단부 부근에서만 주로 발생하며 종방향 변위 변화가 작아서 팽창줄눈으로 처리하여도 적절할 것으로 예측되었으나, 향후 추가연구에 의해 사계절 온도변화에 따른 단부의 거동을 확인할 필요가 있을 것으로 판단된다. 내부 수평균열은 거동 측정 결과 거의 비활성균열이며 전체적인 슬래브의 수직변위에 영향을 미치지 않았다. 따라서 수평균열이 슬래브를 상하로 분리시켜 CRCP의 구조적인 성능 및 공용성의 저하를 유발하지는 않을 것으로 분석되었다.

This study was conducted to evaluate the necessity of the anchor lug system in continuously reinforced concrete pavement(CRCP) by comparing longitudinal displacements of CRCPs with and without anchor lugs, and to investigate the effect of horizontal cracking on CRCP performance by measuring the vertical displacements. The measurements before and after the anchor lug section was separated were conducted for 12 days in June, and for 14 days in August after the abrupt displacements according to cutting disappeared, respectively. This short term measurement results showed that when anchor lugs were installed, a daily displacement variation at any location was less than 0.1mm; therefore, longitudinal movements were negligibly small. When there were no anchor lugs, longitudinal displacements mainly occurred near the free end and the displacement variation was small; therefore, an expansion joint system seems to be employed at a CRCP terminus without installing anchor lugs. However, further studies are needed to verify the terminus behavior due to annual temperature changes. The horizontal crack width variation was ignorable and did not affect the vertical displacement of the slab. Therefore, the horizontal crack did not delaminate the slab and did not seem to reduce the structural capacity and performance of CRCP.

저자
  • 조영교 | Cho, Young-Kyo
  • 김성민 | Kim, Seong-Min
  • 안주옥 | An, Zuog
  • 한승환 | Han, Seung-Hwan
