본 연구는 권취식 창개폐기의 설계 및 개발에 필요한 자료를 제시하고자 수행되었다. 기존의 단순 이론모델식으로는 정확한 권취토크를 예측할 수 없기 전문에 모형시험과 현장시험을 통하여 새로운 권취식 창개폐장치의 소요토크 모델식을 개발하였다. 본 연구에서의 결과를 요약하면 다음과 같다. 1. 권취식 창개폐장치에 있어서 권취토크는 곡부 권취면의 경사각을 따라 증가하는 경향을 나타내고 있으며, 경사각이 90˚인 수직면에서 최대를 나타냈고 수편면에서 최소값을 나타냈다. 2. 온실의 길이에 따른 소요토크는 권취하중의 증가와 축파이프의 변형의 영향으로 지수함수적으로 늘어나는 경향을 나타냈다. 3. 권취식 창개폐장치의 소요토크 계산의 이론식은 T ＝ W.(r＋a).sinθ＋W.Cr.cosθ로 나타낼 수 있으며, 여기서 축파이프의 권취반경 r과 축변형보정계수 α를 더한 (r＋α)는 축파이프의 최대변형값인 δ에 지수함수적으로 비례하는 경향이 나타났다. 4. 권취반경 r과 축변형보정계수 α의 합인 (r＋α)은 22.2mm 파이프에 0.1mm 비닐로 피복을 했을 때 (r＋α)＝2.10338×100.00779δ 로 구할 수 있으며, 25.4mm 파이프에서는 (r＋a)＝2.58063×10(0.00452δ)로 구할 수 있다. 5. 권취식 창개폐장치의 소요토크에서 천창 등 곡부의 개폐시 고려되어야 할 굴름저항 보정계수는 피복재의 상태에 따라 다소 다를 수 있으나 0.7~0.8 정도의 값을 적용시키면 될 것으로 판단되었다. 6. 실제 권취식 창개폐를 사용하는 온실에서 권취축 파이프의 허용 변형정도를 최대 40cm 이하로 하는 것이 타당할 것으로 판단되며, 이때의 예상소요토크는 110m 온실인 경우 25.4mm 파이프를 축파이프로 사용한 경우 344kg.cm이며, 22.2mm 파이프의 경우 287kg.cm 정도이므로 새롭게 개발된 차동링기어 유성치 차감속기도 적당할 것으로 판단된다.

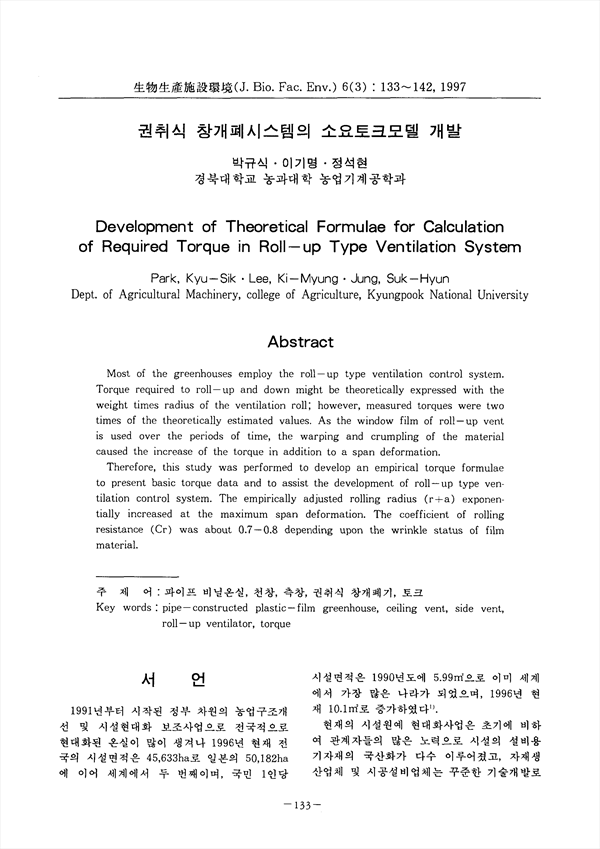

Most of the greenhouses employ the roll-up type ventilation control system. Torque required to roll-up and down might be theoretically expressed with the weight times radius of the ventilation roll; however, measured torques were two times of the theoretically estimated values. As the window film of roll-up vent is used over the periods of time, the warping and crumpling of the material caused the increase of the torque in addition to a span deformation. Therefore, this study was performed to develop an empirical torque formulae to present basic torque data and to assist the development of roll-up type ventilation control system. The empirically adjusted rolling radius (r＋a) exponentially increased at the maximum span deformation. The coefficient of rolling resistance (Cr) was about 0.7―0.8 depending upon the wrinkle status of film material.

• 박규식
• 이기명
• 정석현
