세라믹의 종류와 두께 그리고 소성온도를 달리하여 제작한 세라믹 자동점적센서의 점적성능을 비교 분석하였다. 자체제작 세라믹센서에 가장 많이 함유된 조성성분은 SiO2로 54.17~71.62wt.%였으며 다음이 A12O로 15.42~33.79 wt.%였다. 두 성분의 합계는 백자토 92.34 wt.%, 옹기토 89.18 wt.%, 미립분청토 88.17 wt.%, 세립분청토 87.96 wt.%, 대조구(시판수입제품) 87.04 wt.%였다. SiO2：A12O의 비율은 백자토 73.2：26.8, 옹기토 80.2：19.8, 미립분청토 68.9：31.1, 세립분청토 61.6：38.4, 재조구 82.3：17.7이었다 기타 Fe2 O3, CaO, MgO, Na2O, K2O, Ti O2, P2 O5 등이 10wt.%내외 함유되어 있었다. 공극율은 세립분청토에서 가장 높았고 백자토, 옹기토 순이었으며 소성온도가 높을수록 두께가 두꺼울수록 공극율이 높았다. 두께 2.5mm로 성형한 세라믹의 점토종류에 따른 공극율은 세립분청토 37.47%, 세립분청토와 옹기토의 혼합토 34.82%, 백자토 34.71%, 옹기토 32.5% 순이었다. 세라믹의 점토종류, 소성온도에 관계없이 자동점적이 가능하였으나 점적센서의 반응주기와 점적량의 집중도는 차이가 있었으며, 세라믹의 두께나 상부 플라스틱 개폐장치의 탄력성에 따라서도 점적패턴과 점적량의 집중도에 큰 차이가 있었다. 세립분청토나 백자토에서는 점적지속시간이 짧았으며 백자토의 경우 점적량의 증가가 급격하지만 감소는 서서히 이루어졌다. 또한 세라믹의 두께가 두꺼울수록 점적지속시간이 짧았으며 점적량의 증가는 급격하였고 감소는 완만하였다. 그러나 두께 1mm로 얇은 경우는 백자토를 제외하고는 정상적인 급액이 이루어지지 못하였다. 세라믹 센서를 500℃에서 소성한 경우 점적지속시간이나 단위시간당 점적량이 불안정하였으며 600℃ 및 700℃에서는 비교적 안정된 양상을 보였으나 점적지속시간이 길어졌으며 800℃ 또는 900℃에서 소성한 경우는 점적지속시간이 짧은 반면 단위시간당 점적량이 커지면서 점적의 개시와 종료가 뚜렷하였다.

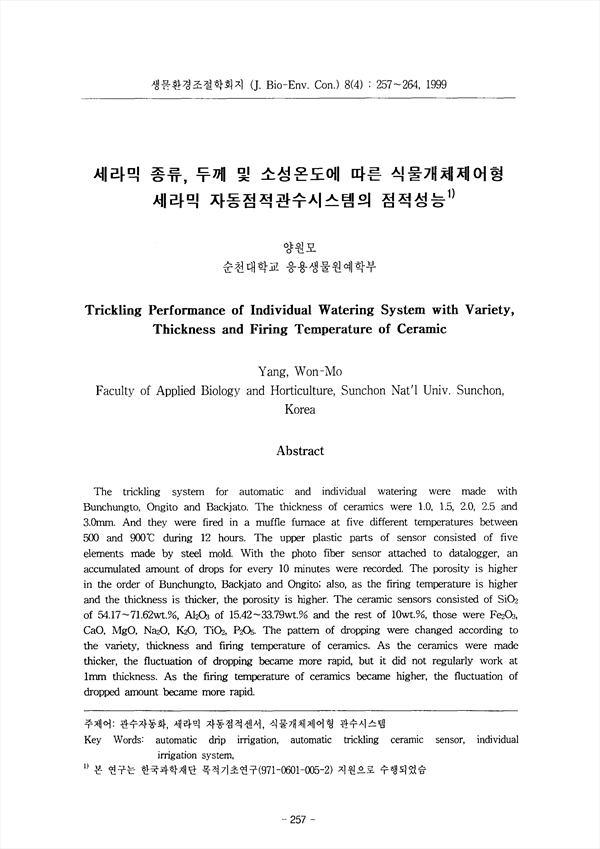

The trickling system for automatic and individual watering were made with Bunchungto, Ongito and Backjato. The thickness of ceramics were 1.0, 1.5, 2.0, 2.5 and 3.0mm. And they were fired in a muffle furnace at five different temperatures between 500 and 900'E during 12 hours. The upper plastic parts of sensor consisted of five elements made by steel mold. With the photo fiber sensor attached to datalogger, an accumulated amount of drops for every 10 minutes were recorded. The porosity is higher in the order of Bunchungto, Backjato and Ongito; also, as the firing temperature is higher and the thickness is thicker, the porosity is higher. The ceramic sensors consisted of SiO2 of 54.17~71.62wt.%, A12 O3 of 15.42~33.79wt.% and the rest of 10wt.%, those were Fe2 O3, CaO, MgO, Na2O, K2O, Ti O2, P2 O5. The pattern of dropping were changed according to the variety, thickness and firing temperature of ceramics. As the ceramics were made thicker, the fluctuation of dropping became more rapid, but it did not regularly work at 1mm thickness. As the firing temperature of ceramics became higher, the fluctuation of dropped amount became more rapid.

• 양원모
