논문 상세보기
pp.47-59
석탄회의 주결정상은 mullite, quartz와 calcite로 토양의 광물성분과 입도분포가 유사하여 인공배지의 원료로 사용이 가능하였다. 석탄회-점토(FAJC)계 배지는 점토의 첨가량, 열처리 온도와 유지시간이 증가함에 따라 부피비중과 압축강도가 증가하였으나 흡수율과 겉보기 기공률은 감소하였다. 1,150℃에서 10분간 급속가열 처리한 95FA5JC 배지는 물리적 성질이 우수하였으나 가소성을 부여하는 점토의 첨가량 부족으로 성형체의 제작이 곤란하여 인공배지를 제조하기 위하여는 10%(w) 이상의 점토의 첨가가 필요하였다 1,150℃에서 10분간 급속가열 처리한 90FA10JC10SD 배지는 톱밥이 가연성 발포제호 작용하여 부피비중 1.14, 흡수율 54.4%, 겉보기 기공률 59.6% 및 압축강도 54kgf.cm-2 이었으며 240시간 경과후의 pH는 7.1로서 양액재배용 인공배지로의 사용이 가능하였다. FACaCS계 배지는 생석회와 소석고의 첨가량이 증가할수록 흡수율과 겉보기 기공율은 감소하였으나, 부피비중과 압축강도는 증가하였으며, 1,100℃에서 20분간 열처리한 90FA10Ca5CS 배지는 물리적 성질이 양호하였으나 논은 pH를 나타내어 pH를 낮추기 위한 전처리 공정이 필요하였다.

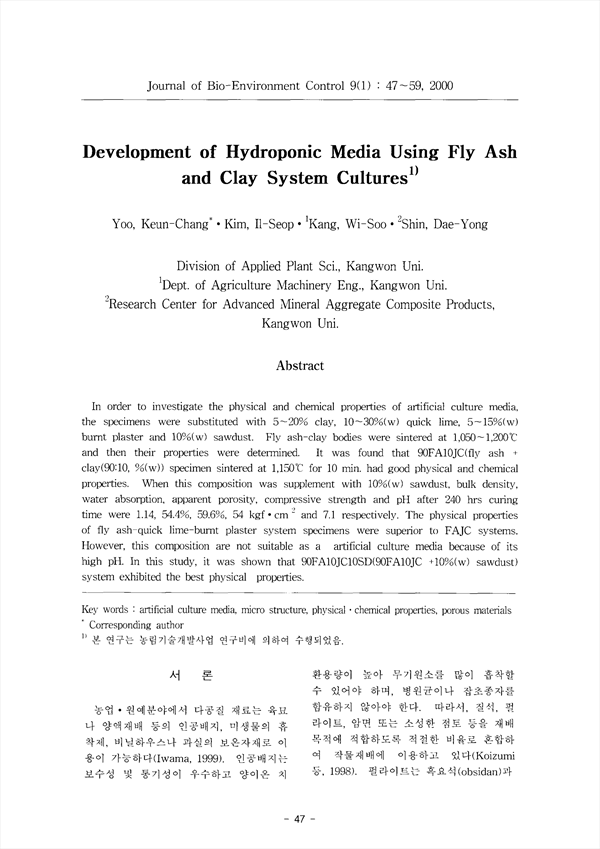

In order to investigate the physical and chemical properties of artificial culture media, the specimens were substituted with 5~20％ clay, 10~30％(w) quick lime, 5~l5％(w) burnt plaster and 10％(w) sawdust. Fly ash-clay bodies were sintered at 1,050~1,200℃ and then their properties were determined. It was found that 90FA10JC(fly ash ＋clay(90：10, ％(w)) specimen sintered at 1,150℃ for 10 min. had good physical and chemical properties. When this composition was supplement with 10％(w) sawdust, bulk density water absorption, apparent porosity, compressive strength and pH after 240 hrs curing time were 1.14, 54.4％, 39.5％, 54 kgf.cm-2 and 7.1 respectively. The physical properties of fly ash-quick lime-burnt plaster system specimens were superior to FAJC systems. However, this composition we not suitable as a artificial culture media because of its high pH. In this study, it was shown that 90FA10JC10SD(90FA10JC ＋10％(w) sawdust) system exhibited the best physical properties.
