pp.50-57
본 연구는 한국형 온실 표준설계도 및 Greenhouse Structure Design Manual(1999)에 의거하여 최대설계 하중을 받는 와이드스팬형파 2-bay벤로형 온실시스템에 대하여 해석적 연구를 진행하였다. 상부구조물을 라멘형식으로 단순화한 구조형식에 BOX형 및 I형 단면을 적용하여 다음과 같은 결과를 얻을 수 있었다. 한국형 유리용실 표준도를 활용하여 라멘형식의 단순화된 와이드스팬형 및 2-bay 온실구조시스템의 안전성 평가결과 기존의 트러스 등의 보강재가 적용되지 않을 경우 안전성확보에 문제가 발생할 수 있음을 확인할 수 있었다. 또한 유리온실 표준도를 라멘형식으로 단순화하고 Greenhouse Structure Design Manual (1999)이 제안하고 있는 최대하중에 대해 경량I형 단면 부재를 적용할 경우 안전성을 확보할 수 있다. 본 연구에서는 경제적인 경량 I형 단면 3가지의 적용성을 평가하였으며, 검토조건에 부합하는 최소 기둥단면(H200×175×3.2×6)을 제시하고 있다. 와이드스팬형 및 벤로형 온실형식의 안전성평가에서 발생되는 처짐은 매우 작은 값을 나타내고 있으며, 발생되는 응력이 보다 민감하게 발생하는 것을 알 수 있다. 따라서 검토된 온실표준단변형식이 전체적인 구조변형에는 안전하나 응력발생이 일부부재에서 취약함으로 변단면 등을 활용하여 경제성을 확보할 수 있다. 온실의 채광량, 시공성 및 안전성을 고려하여 벤로형 구조시스템이 널리 사용되고 있으며, 지붕높이의 변화를 통하여 보다 경제적인 형식이 개발가능하며, 3-bay 벤로형의 추가적인 연구가 필요하다.

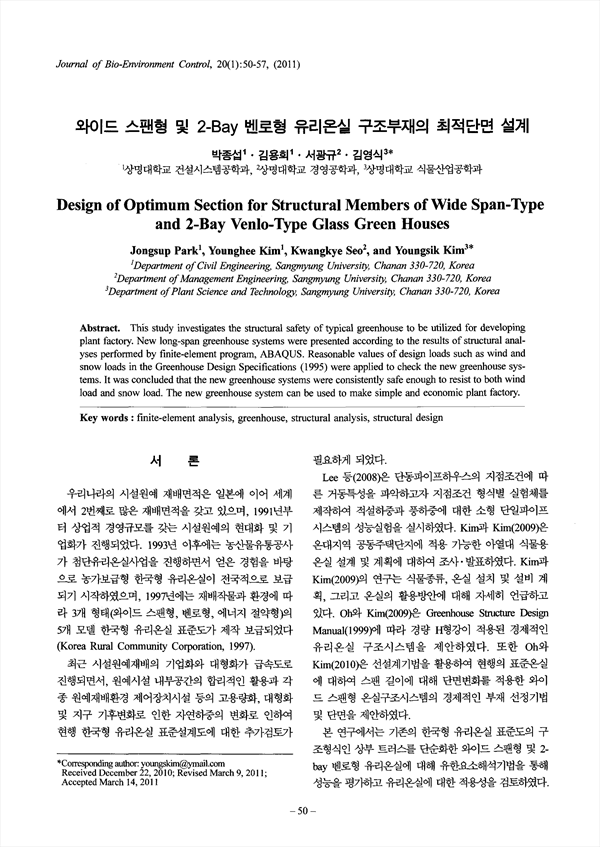

This study investigates the structural safety of typical greenhouse to be utilized for developing plant factory. New long-span greenhouse systems were presented according to the results of structural analyses performed by finite-element program, ABAQUS. Reasonable values of design loads such as wind and snow loads in the Greenhouse Design Specifications (1995) were applied to check the new greenhouse systems. It was concluded that the new greenhouse systems were consistently safe enough to resist to both wind load and snow load. The new greenhouse system can be used to make simple and economic plant factory.
