본 실험장치에 관한 이상의 이론과 실험을 통해 다음과 같은 결론을 얻을 수 있다. 1. 연산기로써 전류입력파형을 부경전류의 다소에 관계없이 일정진폭의 단형파로 변화시킴으로써 부경전류 0.01[A] 이상의 역율의 정밀측정이 가능하다. 2. 영구자석가동코일형 직류전류계를 사용하여 출력파형의 평균치들 얻음으로써 역율값을 0-1의 전절원에 걸쳐 평균 눈금으로 직독할 수 있다. 3. Fig. 19에서 알 수 있듯이 진력율이나 지력율에 관계없이 측정가능하며 모두 정의 눈금으로 읽을 수 있다. 4. 출력저항에서 역률 Relay 회로를 쉽게 도입할 수 있어 전기기계의 자동제어, 보호, 경보 등의 회로를 쉽게 적용할 수 있다.

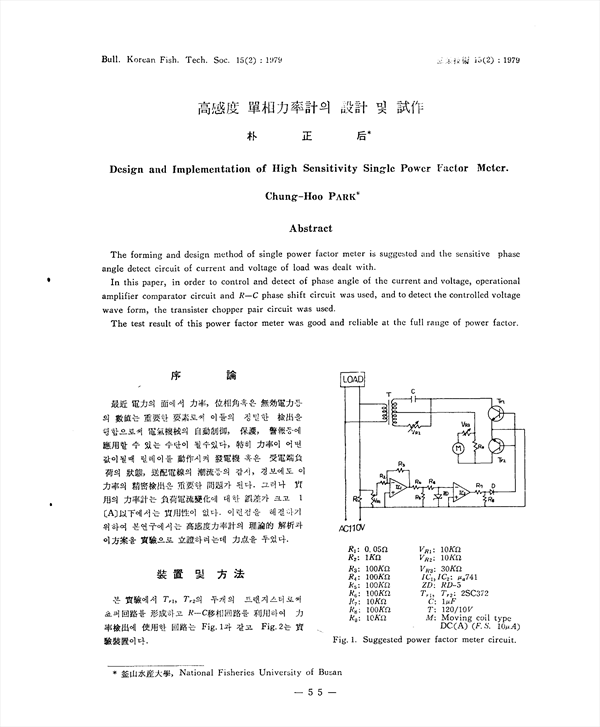

The forming and design method of single power factor meter is suggested and the sensitive phase angle detect circuit of current and voltage of load was dealt with. In this paper, in order to control and detect of phase angle of the current and voltage, operational amplifier comparator circuit and R-C phase shift circuit was used, and to detect the controlled voltage wave form, the transister chopper pair circuit was used. The test result of this power factor meter was good and reliable at the full range of power factor.

• 박정후
