최근 각 방면의 해양개발에 대한 관심이 높아짐에 따라 해양구조물의 가공 및 보수수단으로서 수중용접기술의 개발연구가 선진국 등에서 시작되고 있으나 국내에서는 아직 이 방면의 연구를 찾아 볼 수 없다. 본 연구에서는 두께 10 mm의 국산구조용강판(SM41A)에 대하여 자작한 중력식용접장치에 의하여 6종의 국산피복아아크용접봉을 써서 수중용접을 실시하여 그 용접성을 조사하였고, 각 계통의 용접봉의 실용성을 검토하였다. 중요연구 결과는 다음과 같다. 1. 운봉비가 1일 때 용접봉의 각도 40˚, 60˚, 80˚인 경우 용접봉각도가 비이드(bead) 외관에 큰 영향을 미치지 않는다. 2. 용접봉직경이 일정할 때 용접전류의 증가에 따라 입열량이 증가하므로 비이드 외관에 큰 영향을 미치나 용접봉직경에 대한 각 적정전류에서의 비이드외관은 양호하게 나타난다. 3. 수중용접에서 고산화티탄계 용접봉을 사용하였을 경우, 적정용접전류와 직경 사이에는 상관성이 존재하며, 그 적정용접전류의 범위는 비교적 넓다. 4. 저수소계 및 고셀롤로우스계 용접봉을 제외한 4종(일미나이트계, 라임티타니아계, 고산화티탄계, 철분산화철계)의 경우, 용접봉의 안정한 수중아아크가 유지되고, 양호한 수중용접이 얻어졌다. 특히 라임티타니아계, 고산화티탄계 및 일미나이트계는 용접결함이 없는 양호한 수중용접이 가능하다. 5. 수중용접부에 대한 매크로(macro)조직과 미시현미경조직은 마르텐사이트와 베이나이트조직을 나타내고, 그 외는 미세한 페라이트, 퍼얼라이트조직으로서 용접결함이 없는 양호한 용접부를 갖는다. 6. 시험표면층인 3층, 4층 및 6층 용접에서의 본드부근의 열영향부에 각각 경도의 피이크가 있으며, 그 외의 부분은 대체로 경도가 균일함이 확인되었다.

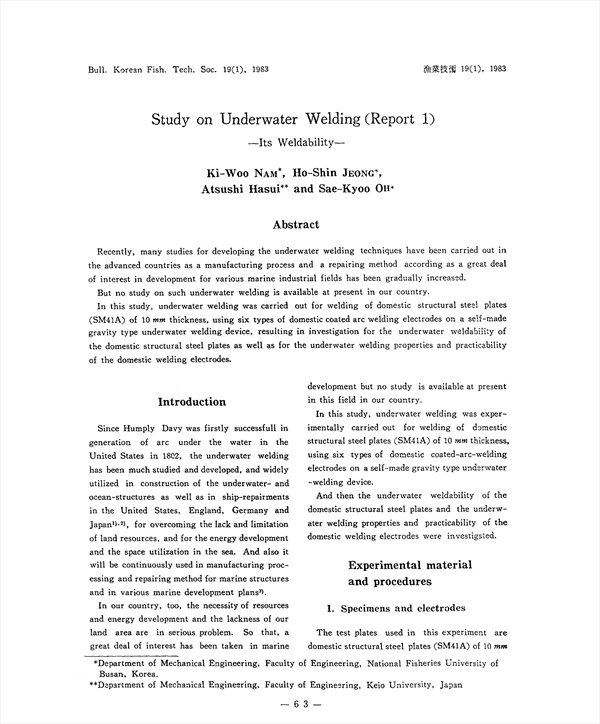

Recently, many studies for developing the underwater welding techniques have been carried out in the advanced countries as a manufacturing process and a repairing method according as a great deal of interest in development for various marine industrial fields has been gradually increased. But no study on such underwater welding is available at present in our country. In this study, underwater welding was carried out for welding of domestic structural steel plates (SM41A) of 10 mm thickness, using six types of domestic coated arc welding electrodes on a self-made gravity type underwater welding device, resulting in investigation for the underwater weldability of the domestic structural steel plates as well as for the underwater welding properties and practicability of the domestic welding electrodes.

• 남기우
