액체식 자기컴퍼스 방위지시부의 제진특성을 인공자장발생장치내에서 수평자장의 세기에 따라, 컴퍼스종류 및 컴퍼스액의 점성계수별로 측정한 결과는 다음과 같다. 1. 컴퍼스종류별 제진특성은, 실험용 컴퍼스(A, B, C, D, E) 모두 수평자장의 세기가 강할수록 주기는 짧으며, 과행각은 커지는 경향을 나타내었다. 2. 실험용 컴퍼스 모두 지자기의 수평자장이 0.39 gauss인 적도부근에 가까울수록 자기컴퍼스 카아드는 비교적 빨리 안정되고, 평균자장이 아주 약한 극지인 0.03 gauss에서는 주기는 45초 이상으로 길어져 불안정하였다. 3. 컴퍼스종류별 제요소를 ISO의 성능기준과 비교한 결과, A컴퍼스가 그 성능이 가장 양호하여, 자침의 자기능률과 카아드의 직경이 자기컴퍼스 방위 지시부의 제진특성에 큰 영향을 미침을 알 수 있었다. 4. 컴퍼스액의 점성계수별 제진특성은 점성계수가 크고 수평자장이 강할수록 진폭은 커지며, 주기는 짧아지는 경향을 나타내었다. 5. 컴퍼스종류별 제진곡선의 주요점까지의 경과시간(t 하(i))은 수평자장(H)의 -0.71승에, 과행각(P 하(i))은 0.22승에 비례하였으며, 컴퍼스액의 점성계수에 따른 제진곡선의 주요점까지의 경과시간(t 하(i))은 수평자장(H)의 -0.80승에, 과행각(P 하(i))은 0.13~1.08승에 비례하였다.

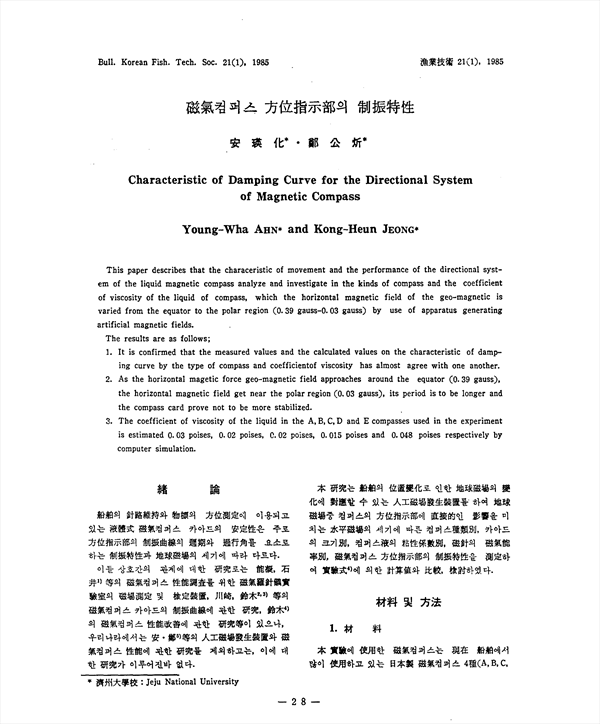

This paper describes that the characteristic of movement and the performance of the directional system of the liquid magnetic compass analyze and investigate in the kinds of compass and the coefficient of viscosity of the liquid of compass, which the horizontal magnetic field of the geo-magnetic is varied from the equator to the polar region (0.39 gauss-0.03 gauss) by use of apparatus generating artificial magnetic fields. The results are as follows; 1. It is confirmed that the measured values and the calculated values on the characteristic of damping curve by the type of compass and coefficient of viscosity has almost agree with one another. 2. As the horizontal magnetic force geo-magnetic field approaches around the equator (0.39 gauss), the horizontal magnetic field get near the polar region (0.03 gauss), its period is to be longer and the compass card prove not to be more stabilized. 3. The coefficient of viscosity of the liquid in the A, B, C, D and E compasses used in the experiment is estimated 0.03 poises, 0.02 poises, 0.02 poises, 0.015 poises and 0.048 poises respectively by computer simulation

• 안영화 | An, Yeong-Hwa
• 정공흔 | Jeong, Gong-Heun
