직교이방향 이층 유리섬유 강화 Epoxy 수지를 사용하여 인장축에 대해 섬유방향이 0˚, 15˚, 25˚ 및 45˚인 시료로 인장시험 및 전기절연 강도시험을 통하여 얻은 결과는 다음과 같다. 1) 섬유방향이 인장축에 대해 0˚에서 45˚로 증가함에 따라 항복응력 및 파단응력은 감소하는 경향이고 특히 0˚와 15˚ 사이에서 급격한 변화율을 보인다. 2) 파단시 변화율은 인장방향에 대한 섬유방향이 45˚인 경우 최대치를 나타냈고 15˚~45˚ 범위에서 급격한 변화율을 보인다. 3)섬유의 방향이 동일할 경우 인장력을 많이 받은 시료일수록 최대절연강도 값은 낮아졌고 인장방향과 섬유방향의 교각이 증가할수록 최대절연강도 값을 나타내는 압축응력의 값은 낮은 점으로 이동하는 경향을 보였다. 4) 기계적 특성과 같이 섬유방향이 45˚인 경우의 시료가 가장 나쁜 전기적 절연강도 특성을 나타냈다.

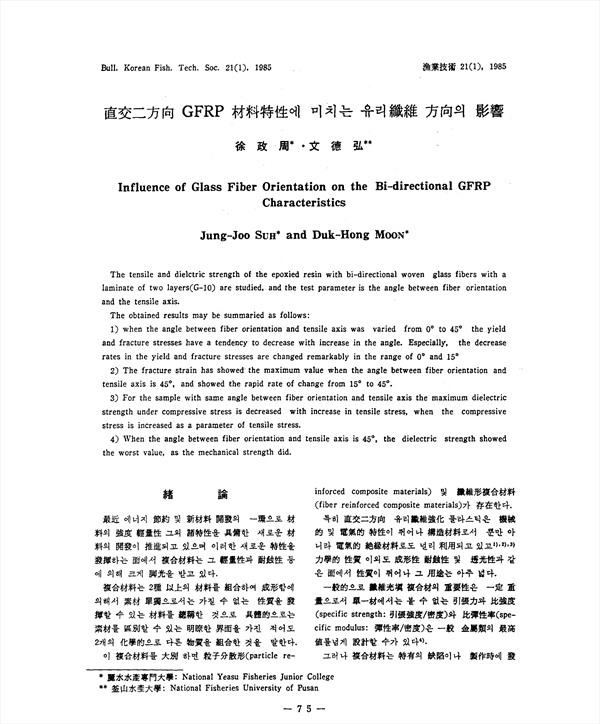

The tensile and dielctric strength of the epoxied resin with bi-directional woven glass fibers with a laminate of two layers(G-10) are studied, and the test parameter is the angle between fiber orientation and the tensile axis. The obtained results may be summaried as follows: 1) when the angle between fiber orientation and tensile axis was varied from 0˚ to 45˚ the yield and fracture stresses have a tendency to decrease with increase in the angle. Especially, the decrease rates in the yield and fracture stresses are changed remarkably in the range of 0˚ to 15˚. 2) The fracture strain has showed the maximum value when the angle between fiber orientation and tensile axis is 45˚, and showed the rapid rate of change from 15˚ to 45˚. 3) For the sample with same angle between fiber orientation and tensile axis the maximum dielectric strength under compressive stress is decreased with increase in tensile stress, when the compressive stress is increased as a parameter of tensile stress. 4) When the angle between fiber orientation and tensile axis is 45˚, the dielectric strength showed the worst value, as the mechanical strength did.

• 서정주 | Suh, Jung-Joo
• 문덕홍 | Moon, Duk-Hong
