pp.80-85
이종재 마찰용접재 강도특성과 초음파 반사계수와의 상관성에 관하여 실험적으로 연구한 결과의 요약은 다음과 같다. 1. 이종재 마찰용접 이음면에서의 초음파 반사계수를 펄스반사법에 의하여 측정산출할 수 있다. 2. 5MHz의 비교적 낮은 주파수의 탐촉자를 사용하므로써 시험편의 표면가공 오차를 무시할 수 있다. 3. 알루미늄과 스테인레스의 마찰용접에서는 용접조건으로 마찰가열시간이나 가열압력을 변수로 하였을 때보다 업셋가압력을 변수로 하였을 때 반사계수의 변화가 뚜렷하다. 4. 업셋가압력을 변수로 한 용접조건과 반사계수사이에는 선형적 상관관계가 있다. 5. 용접이음면에서의 이음인장강도와 반사계수와의 상관관계식을 정량적으로 도출할 수 있다. 6. 초음파 반사계수에 의해 이종재 마찰용접 품질의 비파괴적 평가가 가능하다

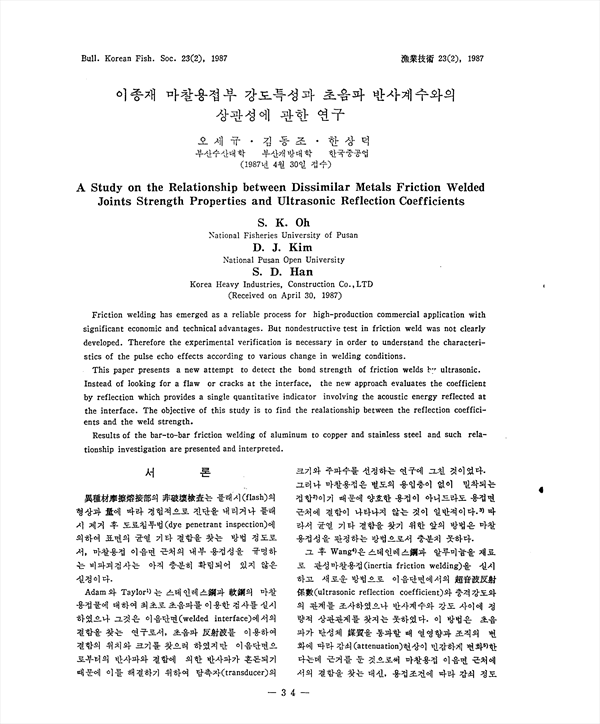

Friction welding has emerged as a reliable process for high-production commercial application with significant economic and technical advantages. But nondestructive test in friction weld was not clearly developed. Therefore the experimental verification is necessary in order to understand the characteristics of the pulse echo effects according to various change in welding conditions. This paper presents a new attempt to detect the bond strength of friction welds by ultrasonic. Instead of looking for a flaw or cracks at the interface, the new approach evaluates the coefficient by reflection which provides a single quantitative indicator involving the acoustic energy reflected at the interface. The objective of this study is to find the relationship between the reflection coefficients and the weld strength. Results of the bar-to-bar friction welding of aluminum to copper and stainless steel and such relationship investigation are presented and interpreted.
