한국산 자기컴퍼스 카아드의 안정성을 조사하기 위하여 인공자장발생장치에 의한 수평자장의 세기와 카아드의 크기 및 컴퍼스액의 점성계수별 제진특성을 측정한 결과는 다음과 같다. 1. 실험에 사용한 컴퍼스 종류별 수평자장의 세기에 따른 제진특성은 A, B, C, D컴퍼스 모두 수평자장의 세기가 강할수록 주기와 감도는 짧고, 과행각은 크게 나타났으며, 극지와 같이 수평자장이 약한 0.03gauss에서는 진요회수와 마찰각등이 ISO의 허용범위 보다 미달되거나 크게 나타나, 컴퍼스 카아드의 지북단이 자북으로 복귀하지 않았다. 2. 한국근해의 표준자장인 0.30gauss에서 측정한 컴퍼스 종류별 성능제요소를 IMO NAV/ANNEX II 의 성능표준과 비교해 본 결과, 주기를 제외한 전 요소가 IMO NAV/ANNEX II의 성능표준의 허용범위 이내로 한국근해의 사용이 적합하나 지자기의 수평자장이 0.18gauss보다 약한 위도 60˚이상의 고위도 해역에서의 사용은 부적합하다고 생각된다. 3. 한국산 자기컴퍼스 카아드의 크기별 clearance에 대한 제진특성은 clearance가 클수록 감도는 예민하고 주기는 짧아져 방위지시부의 지북단이 자북으로 복귀하는 시간이 짧아진 반면 마찰각은 각각 1.5˚, 0˚, 0.5˚, 2.0˚가 되어 카아드의 크기가 170mm와 175mm로써 clearance가 10.0mm와 12.5mm일때가 마찰오차는 IMO NAV/ANNEX II의 성능표준의 허용범위 이내로 가장 적게 나타났다. 4. 카아드의 크기가 175mm, 자침의 자기능률이 1,925 C. G. S. E. M. U인 자침을 사용할 경우 한국근해의 수평자장 0.30gauss에서는 컴퍼스 액의 점성계수가 0.021poise로서 에칠알콜과 증류수의 혼합비율이 4 : 6일 때가 가장 적합하다고 생각된다.

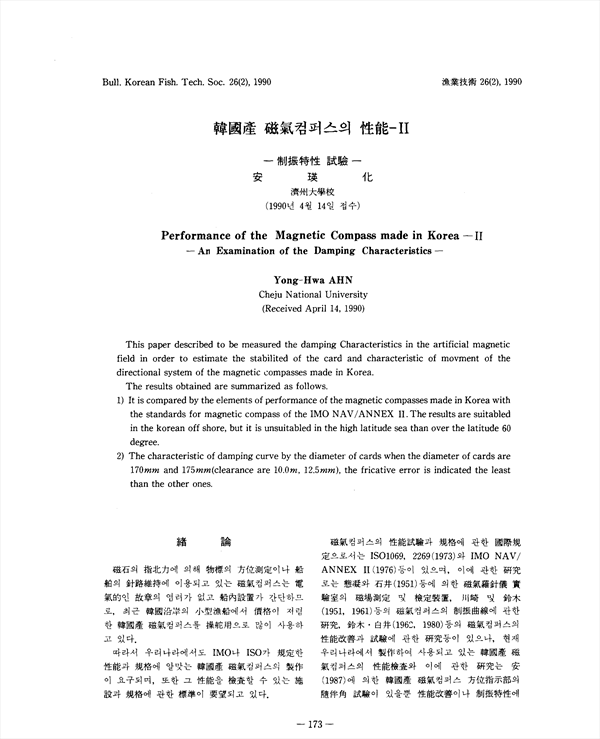

This paper described to be measured the damping Characteristics in the artificial magnetic field in order to estimate the stabilited of the card and characteristic of movement of the directional system of the magnetic compasses made in Korea. The results obtained are summarized as follows. 1) It is compared by the elements of performance of the magnetic compasses made in Korea with the standards for magnetic compass of the IMO NAV/ANNEX II. The results are suitabled in the korean off shore, but it is unsuitabled in the high latitude sea than over the latitude 60 degree. 2) The characteristic of damping curve by the diameter of cards when the diameter of cards are 170mm and 175mm(clearance are 10.0m, 12.5mm), the fricative error is indicated the least than the other ones.

• 안영화
