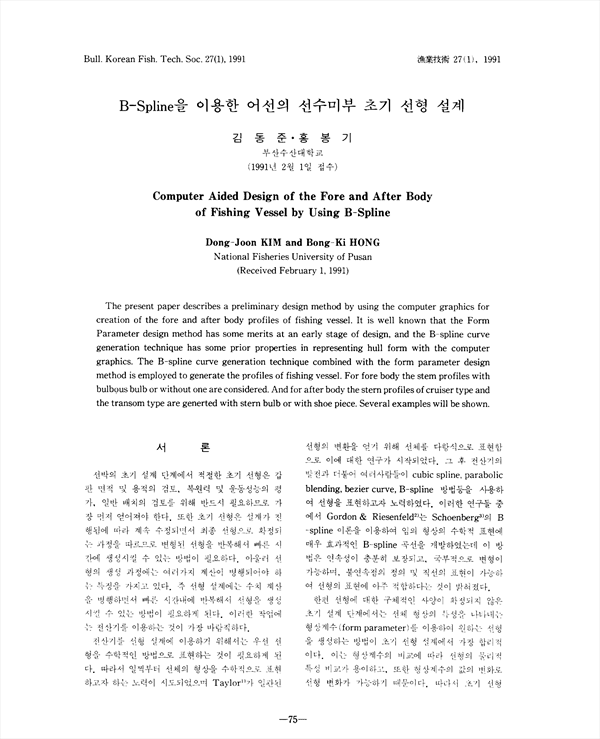

B-Spline을 이용한 어선의 선수미부 초기 선형 설계 KCI 등재

Computer Aided Design of the Fore and After Body of Fishing Vessel by Using B-Spline

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/255914
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
수산해양기술연구 (Journal of the Korean Society of Fisheries and Ocean Technology)
한국수산해양기술학회(구 한국어업기술학회) (The Korean Society of Fisheriers and Ocean Technology)
초록

어선의 초기 설계 단계에서 필요한 초기선형의 선수미부 생성을 위하여 B-spline 곡선과 형상계수를 결합한 방법을 적용하였다. 선수미부의 각부분에 대하여 선형별로 형상계수를 선정한 뒤 이를 이용하여 B-spline 곡선의 정점을 구하도록 하였다. 선수부분의 경우 bulbous bow를 가지는 경우와 그렇지 않는 것으로 크게 분류한 뒤 bulbous bow를 가지는 경우는 수선면 근처의 형상에 따라 2가지로 분류하였다. 수선면보다 윗부분에 대해서는 bulbuos bow와는 무관하므로 이의 유무에 상관없이 직선으로 갑판까지 가는 경우와 곡선을 가지는 경우로 분류하여 다루었다. 선미부분의 경우는 수선면 윗부분은 transom stern과 cruiser stern으로 분류하였으며 수선면이하의 부분은 선미 bulb를 가진 선형과 shoe piece를 가진 선형으로 분류하여 다루었다. 형상계수는 각 경우에 따라 반드시 지켜야 할 점의 좌표와 기울기 등이 우선 선정되었으며 곡선부의 볼록한 정도를 조절해 주는 계수들이 선정되었다. 형상계수를 이용하여 곡선을 생성시킬 기법으로는 다항식, cubic spline, parabolic blending, bezier curve, non-algebraic function 등이 있으나 연속성이 충분히 보장되고, 국부적으로 변형이 가능하며, 불연속점이 정의 및 직선의 표현이 가능한 B-spline을 선택하였다

The present paper describes a preliminary design method by using the computer graphics for creation of the fore and after body profiles of fishing vessel. It is well known that the Form Parameter design method has some merits at an early stage of design, and the B-spline curve generation technique has some prior properties in representing hull form with the computer graphic. The B-spline curve generation technique combined with the form parameter design method is employed to generate the profiles of fishing vessel. For fore body the stem profiles with bulbous bulb or without one are considered. And for after body the stern profiles of cruiser type and the transom type are generated with stern bulb or with shoe piece. Several examples will shown.

저자
  • 김동준 | Kim, Dong-Jun
  • 홍봉기 | Hong, Bong-Gi
