오스테나이트계 스테인레스강 SUS316, SUS321 보다 용접성, 내식성 및 극저온인성이 양호하며 기존의 재료보다 고가 첨가 원소인 크롬과 니켈의 함유량을 절감한 새로운 강종의 개발을 목표로 연구를 수행한 결과, 다음과 같은 결론을 얻었다. 1) Trans-Varestraint 시험에 의하여 용해 제조강과 수입개의 고온 균열 감수성을 비교 평가한 결과, SUS321 수입재와 SuS321에 대응하여 개발한 강종 사이의 응고 균열 감수성이 거의 동등 내지는 용해 제조강의 고온 균열 저항력이 우수하였다. 따라서 Creq/Nieq의 값 1.43~1.48의 범위에서 합금 설계한 강종 M-1~M-9의 고온 균열 저항력은 기존의 문헌에 의한 테이타와 비교한 결과, 우수함을 알 수 있었다. 2) 샤르피(Charpy V notch) 표준 시험편에 의한 극저온 및 상온에서의 인성을 조사한 결과, 용해 제조강 M-1~M-9의 인성은 양호하였으며 특히 SUS321 수입재와 SUS321 대체재로서 개발한 M-7~M-9의 인성은 수입재의 그것보다 훨씬 높은 값을 나타내었다. 3) JIS G 0574에 의한 입계 부식 감수성을 조사한 결과, 입계 부식 감수성을 낮추기 위해서는 티타늄의 첨가가 매우 유효함을 알 수 있었다. 특히 SUS321 수입재와 SUS321 대응 강종(M-7~M-9)의 내식성은 수입재보다 개발 강종의 내식성이 훨씬 우수하였다. 4) 이상의 고온 균열 감수성과 극저온 및 상온에서의 인성, 내식성을 종합적으로 검토한 결과, 스테인리스강의 고가 첨가 원소인 크롬과 니켈의 첨가량을 절감할 수 있었다. 상기와 같은 관점에서 본 연구 수행에 의하여 새로운 합금 설계 개념에 의거, 새로운 강종의 개발과 생산 원가의 절감 그리고 제품의 품질 향상에 기여할 수 있는 기준을 확립할 수 있었다

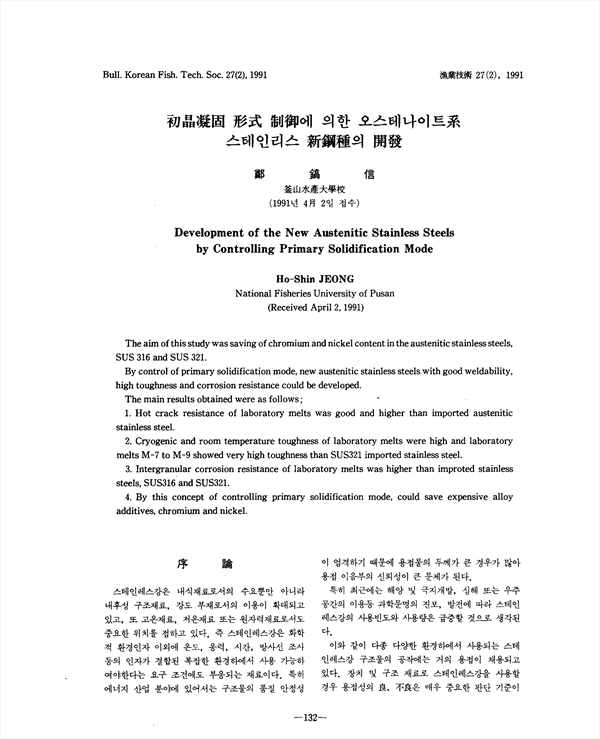

The aim of this study was saving of chromium and nickel content in the austenitic stainless steels, SUS 316 and SUS 321. By control of primary solidification mode, new austenitic stainless steels with good weldability, high toughness and corrosion resistance could be developed. The main results obtained were as follows; 1. Hot crack resistance of laboratory melts was good and higher than imported austenitic stainless steel. 2. Cryogenic and room temperature toughness of laboratory melts were high and laboratory melts M-7 to M-9 showed very high toughness than SUS321 imported stainless steel. 3. Intergranular corrosion resistance of laboratory melts was higher than imported stainless steels, SUS316 and SUS321. 4. By this concept of controlling primary solidification mode, could save expensive alloy additives, chromium and nickel.

• 정호신
