전원을 단락시킴이 없는 SCR이중 브리지 트리거 방식을 고안하여, 정역전이 가능한 SCR 서보증폭기로 구성하여 본 결과 다음과 같은 결론을 내릴 수 있었다. I. 출력전압의 부호를 변경시킬 때 현재의 전언부호가 반전될 때까지 도통 상태를 유지시키다가, 전원부호가 반전된 이후 적절한 SCR을 도통 시킴으로서 크리거 실패가 없게 되어, 전원을 단락시키지 않게 되고 SCR의 소손을 막을 수 있었다. II. -에서 약 30Hz 부근까지는 60Hz의 전원으로서 원하는 출력을 표현할 수 있었는데, 이는 대형 직류 전동기의 동특성을 충분히 확보할 수 있는 값이다. III. 유도성 부하의 경우라도 이미 도통된 SCR을 통하여 유동성부하L에 저장될 수 있는 에너지의 총량은 전원의 반주기 시간과 전원이 파고치값 한계내이므로, 다음 반주기동안 부호만 반전된 전원 전압과 동일한 반주기의 시간이 존재하므로, 에너지 보존의 법칙에 의해 반드시 다음 반주기 안에 현재도통된 SCR은 소호되게 되므로 트리거실패는 존재하지 않는다.

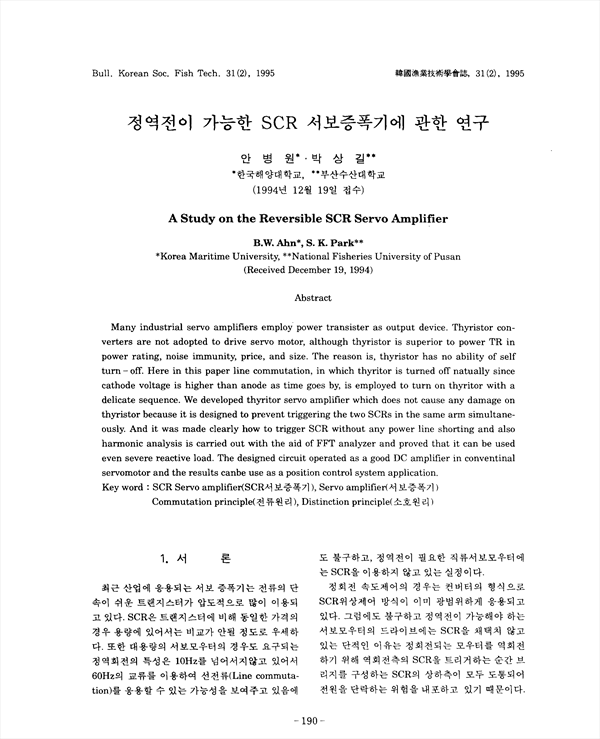

Many industrial servo amplifiers employ power transister as output device. Thyristor converters are not adopted to drive servo motor, although thyristor is superior to power TR in power rating, noise immunity, price, and size. The reason is, thyristor has no ability of self turn - off. Here in this paper line commutation, in which thyristor is turned off naturally since cathode voltage is higher than anode as time goes by, is employed to turn on thyristor with a delicate sequence. We developed thyristor servo amplifier which does not cause any damage on thyristor because it is designed to prevent triggering the two SCRs in the same arm simultaneously. And it was made clearly how to trigger SCR without any power line shorting and also harmonic analysis is carried out with the aid of FFT analyzer and proved that it can be used even severe reactive load. The designed circuit operated as a good DC amplifier in conventinal servomotor and the results can be use as a position control system application.

• 안병원 | Ahn, B. W.
• 박상길 | Park, S. K.
