판되고 있는 어군탐지기는 칼라 모니터를 사용하든 기록지를 사용하든 현장에서 관측한 에코 데이터의 저장과 재생하는 기능이 없는 경우가 대부분이고, 어군탐지기의 기능은 제조회사에 의해 정하여져 있어 확장성이 약하다. 본 연구에서는 이 문제를 해결하는 하나의 방안으로 퍼스널 컴퓨터(386DX, 20 MHz), 디지털 I/O 보드, 동시 샘플링형 A/D 보드(12bit, 15 μsec/ch) 및 초음파 송수신 보드를 사용하여 어군탐지 정보의 저장과 재생이 자유롭고 확장성이 뛰어난 마스터형 칼라 어군탐지기를 개발하였고, 그 성능을 확인하는 실험을 행하였다. 또한, 퍼스널 컴퓨터와 A/D 보드를 이용하여 타 어군탐지기로부터의 신호를 입력하여 칼라 에코그램으로 재생할 수 있는 슬레이브형 칼라 어군탐지기를 개발하여 그 성능을 확인하는 실험도 행하였다. 에코신호의 샘플링 간격은 0.1m, A/D 변환속도는 30μsec로 하였다. 마스터형에서는 초음파 송수신 보드만 갖추면 사용자의 용도에 알맞은 칼라 어군탐지기를 구성할 수 있음을 공기중 실험 및 수조 실험에서 확인하였으며, 슬레이브형에서는 타 어군탐지기로 부터의 신호를 퍼스널 컴퓨터에 입력하여 재생할 수 있음을 확인할 수 있었다. 이 실험 결과로부터 본 연구에서 개발한 마스터형 칼라 어군탐지기는 사용자의 용도에 적합하게 개량할 수 있어 다양한 분야에 응용할 수 있을 것으로 기대된다. 슬레이브형에서는 에코 시뮬레터를 연결한 기록식 어군탐지기의 기록과 이 어군탐지기의 수신부에서 출력되는 에코 신호 및 트리거 신호를 시험 제작한 어군탐지기에 입력시켜 신호 처리한 칼라 에코그램을 비교한 결과, 해저 수심, 어군 등의 에코 기록이 완전히 일치하면서 해상력이 뛰어났으며, 키보드의 기능키에 할당된 에코그램의 shift 기능, 화면상의 최대 표시 심도 조정 기능, gate 기능 등이 정상적으로 작동함을 획인할 수 있었다. 자원조사용 어군탐지기의 에코 신호를 데이터 로거에 기록한 후 이 데이터를 본 연구에서 개발한 어군탐지기로 재생하는 실험을 행한 결과, 양호하게 재생할 수 있었으며, 무선 송수신기를 이용하여 에코 시뮬레이터의 신호를 원격으로 수신 처리한 결과도 양호하였다. 따라서, 슬레이브형 어군 탐지기는 흑백 기록식 어군탐지기를 이용하여 칼라 에코그램을 나타내는 상업용으로 혹은 어류 자원을 조하고 관리하기 위한 학술 연구용으로 활용될 수 있을 것으로 기대된다.

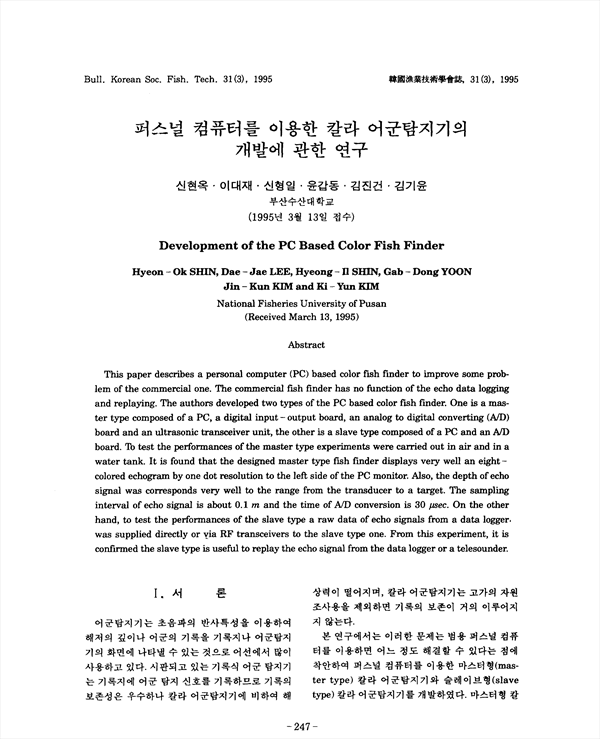

This paper describes a personal computer(PC) based color fish finder to improve some problem of the commercial one. The commercial fish finder has no function of the echo data logging and replaying. The authors developed two types of the PC based color fish finder. One is a master type composed of a PC, a digital input-output board, and analog to digital converting (A/D) board and an ultrasonic transceiver unit, the other is a slave type composed of a PC and an A/D board. To test the performances of the master type experiments were carried out in air and in a water tank. It is found that the designed master type fish finder displays very well an eight-colored echogram by one dot resolution to the left side of the PC monitor. Also, the depth of echo signal was corresponds very well to the range from the transducer to a target. The sampling interval of echo signal is about 0.1m and the time of A/D conversion is 30 μsec. On the other hand, to test the performances of the slave type a raw data of echo signals from a data logger was supplied directly or via RF transceivers to the slave type one. From this experiment, it is confirmed the slave type is useful to replay the echo signal from the data logger or a telesounder.
