본 연구에서는 실물 어구를 이용한 해상실험을 통하여 예망 중인 어구의 망구 형상을 해석하기 위해서 예망 속도, 어구의 저항, 전개판의 간격, 망고 등을 계측ㆍ분석하였다. 또한 망구 형상을 이론적으로 계산하기 위해서 망구의 형상을 지배하는 뜸줄, 발줄 및 옆줄의 모양을 현수곡선으로 간주하고 수학모텔을 기술하여 수치해석 하였고, 이 결과를 실제 측정된 값과 비교하여 모텔의 타당성을 검토하였다. 본 실험에 대한결과를 요약하면 다음과 같다. 1. 선속의 변화에 따라 크게 변하는 요소로는 장력과 망고였고, 끌줄 길이의 변화에 민감하게 반응한 것은 어구 수심과 전개판의 간격이었다. 2. 계측된 트롤 어구의 상태량을 토대로 뜸줄 및 옆줄의 형상을 수치해석한 결과, 선속이 증가함에 따라 뜸줄 및 발줄의 폭과 옆줄의 높이는 감소하였고, 뜸풀 및 옆줄 중앙부의 처짐 정도는 증가하였다. 3. 예망속도에 따른 망고변화에 대하여 수치해석한 결과와 실제 실험에서 얻은 데이터를 비교한 결과, 비교적 양호한 결과를 얻을 수 있었다. 4. 수치해석한 결과로부터 망구의 형상을 추정한 결과, 선속이 증가함에 따라 횡축으로 긴 직사각형의 형상이 나타났으며, 횡축 및 종축 모두 크기가 감소하였다.

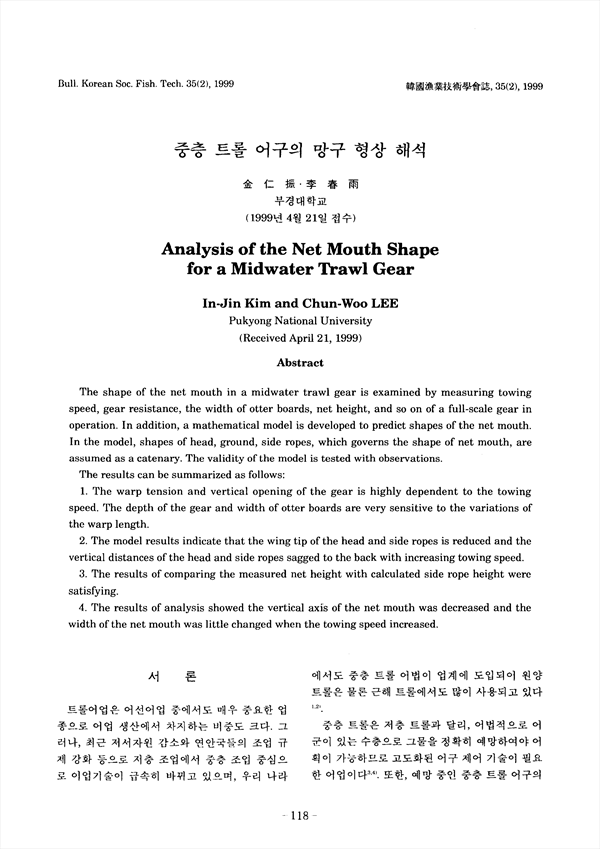

The shape of the net mouth in a midwater trawl gear is examined by measuring towing speed, gear resistance, the width of otter boards, net height, and so on of a full-scale gear in operation. In addition, a mathematical model is developed to predict shapes of the net mouth. In the model, shapes of head, ground, side ropes, which governs the shape of net mouth, are assumed as a catenary. The validity of the model is tested with observations. The results can be summarized as follows: 1. The warp tension and vertical opening of the gear is highly dependent to the towing speed. The depth of the gear and width of otter boards are very sensitive to the variations of the warp length. 2. The model results indicate that the wing tip of the head and side ropes is reduced and the vertical distances of the head and side ropes sagged to the back with increasing towing speed. 3. The results of comparing the measured net height with calculated side rope height were satisfying. 4. The results of analysis showed the vertical axis of the net mouth was decreased and the width of the net mouth was little changed when the towing speed increased.

• 김인진
• 이춘우
