본 논문에서는 BLDC 서보모터의 속도 제어성 향상을 위해 속도제어계에 2자유도 적분형 최적 제어법을 적용하고 그 결과를 기존의 PI제어계 및 2자유도 PI제어계와 비교하였다. 2자유도 적분형 최적제어법은 PI제어법이 갖는 지령치 추종특성과 외란 억제특성간의 트레이드오프 문제를 해결하고, 제어계의 최적성을 확보하고자 도입되어졌으며, 시뮬레이션과 실험을 통해 그 유효성을 고찰하였다. 시뮬레이션을 통해 얻은 결과는 다음과 같다. (1) 2자유도 적분형 최적제어계는 PI제어계에 비해 양호한 지령치 추종성과 외란 및 모델링 오차제거 특성을 보였다. (2) 2자유도 적분형 최적제어계는 제어파라미터인 하중행렬 Q, R 및 W에 대한 제약요건이 없을 경우, 모터의 정격조건 하에서 이들을 적절히 설정함으로써 2자유도 PI제어계보다도 양호한 지령치 추종성과 외란 및 모델링 오차 제거 특성을 얻을 수 있다. (3) 2자유도 적분형 최적제어계는 인가전압 및 전류의 크기를 2자유도 PI제어계의 그것과 동일하게 제약할 경우 2자유도 PI제어계에 비해 지령치 추종에 관한 정정시간 외에는 그다지 우수한 성능을 보이지 않았다. 또한, 실험을 통해 고찰한 PI 및 2자유도 PI제어계의 속도추종성능은 시뮬레이션 결과와 거의 동일하였다. 2자유도 적분형 최적제어계에 대한 실험결과는 논문에 나타내지 못하였으나, PI및 2자유도 PI제어계의 실험결과에서 알 수 있듯이 2자유도 적분형 최적제어계도 시뮬레이션 결과와 같은 경향을 보일 것으로 사료된다. 따라서, 본 논문에서 검토된 방법은 기존의 PI 제어계가 갖는 지령치 추종과 외란억제의 트레이드오프 문제를 상당부분 해결 가능할 것으로 보인다. 또한, 일정의 부하외란 및 모델링 오차내에서는 2자유도 PI제어계 보다 나은 제어성능을 보여 BLDC 모터의 속도 제어성 향상에 기여할 수 있을 것으로 기대가 된다. 향후, 2자유도 적분형 최적제어계의 실험결과를 통한 엄밀한 제어성능검증과 스텝외란 외의 주기성 외란 인가시 2자유도 적분형 최적제어계의 외란제거 방안 등이 검토되어야 할 것으로 사료된다.

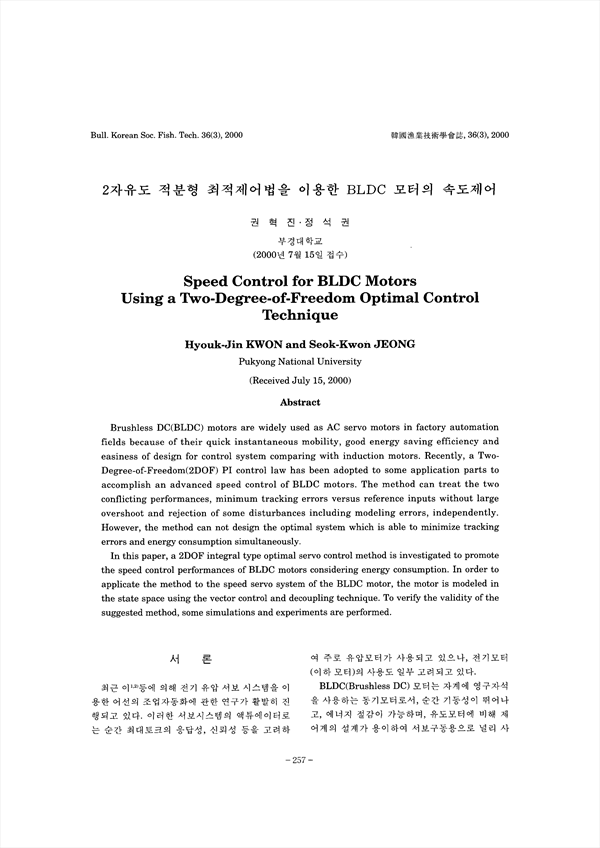

Brushless DC(BLDC) motors are widely used as AC servo motors in factory automation fields because of their quick instantaneous mobility, good energy saving efficiency and easiness of design for control system comparing with induction motors. Recently, a Two-Degree-of-Freedom(2DOF) PI control law has been adopted to some application parts to accomplish an advanced speed control of BLDC motors. The method can treat the two conflicting performances, minimum tracking errors versus reference inputs without large overshoot and rejection of some disturbances including modeling errors, independently. However, the method can not design the optimal system which is able to minimize tracking errors and energy consumption simultaneously. In this paper, a 2DOF integral type optimal servo control method is investigated to promote the speed control performances of BLDC motors considering energy consumption. In order to applicate the method to the speed servo system of the BLDC motor, the motor is modeled in the state space using the vector control and decoupling technique. To verify the validity of the suggested method, some simulations and experiments are performed.
