남해안 연근해에서 조업하는 정치망 어선에 양망작업시 보조기계로 사용되는 캡스턴의 드럼에서 용접부 온도분포 및 구배를 해석한 결과의 주요 사항은 다음과 같다. 1. 용융부 근처는 냉각개시 1초 이내에 950℃/sec, 10초 이내는 40℃/see 정도의 급격한 냉각속도가 형성되었다. 2. 열영향부(HAZ)는 용접 후 1초가 경과할 때 370℃/sec의 가열속도로 온도가 증가한 후, 이 후 25℃/sec 냉각속도로 온도가 감소한다. 용접종료 10초 후 모재 내부에는 1.64℃/mm, 40초가 지났을 때는 0.26℃/mm 정도의 온도구배가 형성되었다. 3. 용접부 근처는 길이 방향을 따라 격심한 온도편차를 보이고 있으나 두께방향으로는 거의 나타나지 않는다. 이 결과는 향후 캡스턴 드럼의 용접부 최적설계시, 탄소성 열응력 및 열변형 거동을 해석하는 연구의 기초자료로 활용될 수 있을 것이다.

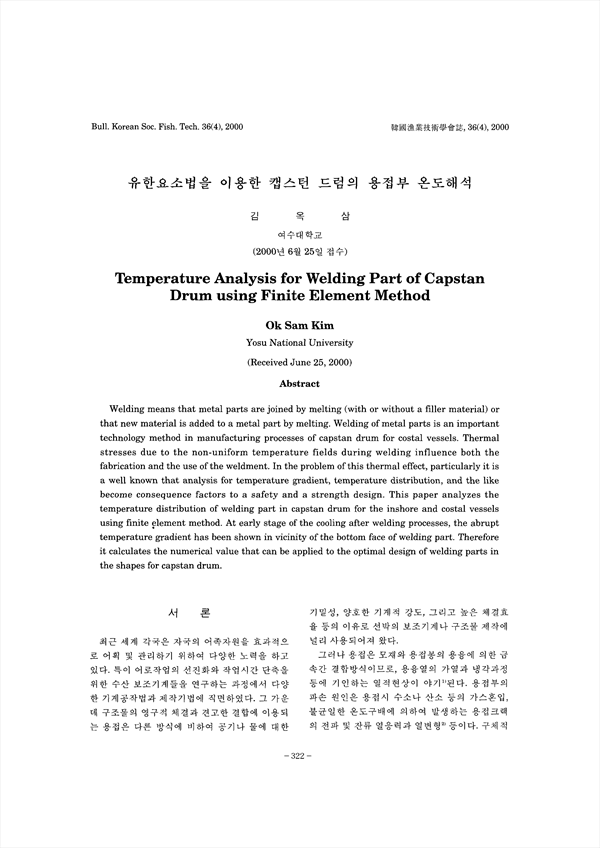

Welding means that metal parts are joined by melting (with or without a filler material) or that new material is added to a metal part by melting. Welding of metal parts is an important technology method in manufacturing processes of capstan drum for costal vessels. Thermal stresses due to the non-uniform temperature fields during welding influence both the fabrication and the use of the weldment. In the problem of this thermal effect, particularly it is a well known that analysis for temperature gradient, temperature distribution, and the like become consequence factors to a safety and a strength design. This paper analyzes the temperature distribution of welding part in capstan drum for the inshore and costal vessels using finite element method. At early stage of the cooling after welding processes, the abrupt temperature gradient has been shown in vicinity of the bottom face of welding part. Therefore it calculates the numerical value that can be applied to the optimal design of welding parts in the shapes for capstan drum.

• 김옥삼
