정치망 어선에 사용하는 더블 캡스턴 드럼의 용접공정은, 순간적으로 집중투입되는 고온열원에 의해 상당 열응력과 열변형 거동이 시간의 경과에 따라 비정상적으로 발생한다. 유한요소법으로 이것들의 거동을 해석한 후 다음과 같은 결론을 얻었다. 1) 용접 초기에는 용접열원 위치에서 54∼48MPa의 상당 열응력을 나타내고, 캡스턴 드럼의 내부로 진행될수록 42∼18Mpa 정도의 열응력 분포를 보이며, 열응력 구배는 1mm당 3.6MPa의 기울기를 형성하고 있었다. 용접열원에서 0.004∼0.015mm정도의 미세한 변형량이 계산되었고 좌측 자유단으로 진행하면서 0.03∼0.033mm의 변형량은 용접초기에 열충격 현상으로 발생한 것으로 사료되므로 이에 대한 대비책이 있어야 한다. 2) 용접 중반부에서는 상당 열응력 크기는 용접 초기보다 다소 작아져서 최대 51MPa, 최소 11.3MPa을 보여주며 열응력 기울기도 다소 완화된다. 이것은 용접 열원이 이동하면서 발생하는 예열효과로 상당 열응력이 감소한 것으로 사료된다. 상당 열변형의 크기는 최대 0.04mm, 최소 0.0045mm 정도를 형성하고 있고, 용접열원의 진행으로 전체적인 변형 양상이 용접진행 방향과 동일하게 이동하고 있다. 3) 용접공정의 후반부는 상당 열변형량이 최소 0.005mm, 최대 0.045mm 정도이므로, 정밀한 용접가공을 위해 반대방향에 지그나 고정구를 설치해야 한다. 상당 열응력의 구배는 모재 내부로 진행된 양상을 보이고 있으나 열응력의 절대 크기는 최소 3MPa에서 최대 27MPa로 작아졌다. 이 것은 용접의 이동열원이 제거됨으로서 모재 내부의 열응력이 현저히 저하되었음을 의미하지만, 잔류 열응력이 존재하므로 뜨임처리와 같은 후처리가 요망된다.

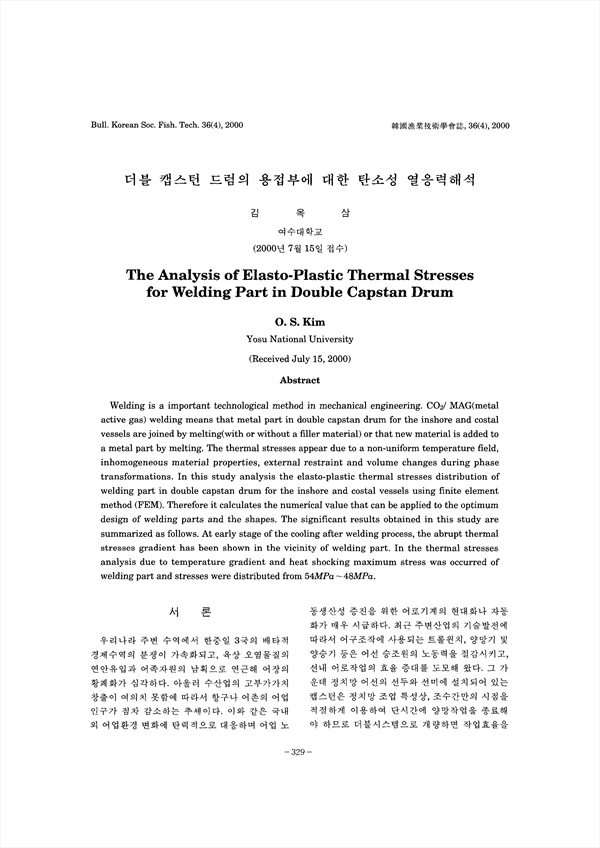

Welding is a important technological method in mechanical engineering. CO2MAG(metal active gas) welding means that metal part in double capstan drum for the inshore and costal vessels are joined by melting(with or without a filler material) or that new material is added to a metal part by melting. The thermal stresses appear due to a non-uniform temperature field, inhomogeneous material properties, external restraint and volume changes during phase transformations. In this study analysis the elasto-plastic thermal stresses distribution of welding part in double capstan drum for the inshore and costal vessels using finite element method (FBM). Therefore it calculates the numerical value that can be applied to the optimum design of welding parts and the shapes. The significant results obtained in this study are summarized as fellows. At early stage of the cooling after welding process, the abrupt thermal stresses gradient has been shown in the vicinity of welding part. In the thermal stresses analysis due to temperature gradient and heat shocking maximum stress was occurred of welding part and stresses were distributed from 54MPa~48MPa.

• 김옥삼
