기존의 솔레노이드 밸브는 전자부품에 기계적 운동요소를 포함하여 비선형성을 내포하고 있으나, MC 성분의 ER유체를 이용하면, 유동체의 통과부분을 전기장 제어를 통하여 솔레노이드 밸브 기능을 대신할 수 있는 메카니즘을 구현할 수 있을 것으로 사료된다. 유기성인 MC성분 ER유체를 유압시스템에 솔레노이드 밸브 역할에 적용하기 위해, 부과하는 직류 전기장의 사이클 수에 따른 기계적특성에 대한 평가는 다음과 같다. MC성분 ER유체의 전단속도비에 대한 전단응력 분포변화는 2.0kV/mm까지 전기장을 인가했을 경우, 횡축의 전단속도가 증가하여도 종축의 전단응력은 거의 변하지 않았다. 60만 사이클을 반복한 후 ITMC25의 전단응력 실험결과, 2.0kV/mm 이상 전기량을 인가하면 2차원적인 곡선의 형태를 형성하지만 표준편차의 평가치가 오차한계 이내이므로 직선으로 판단하여도 무리가 없을 것으로 사료되었다. 구리 전극으로 전기장을 부과한 경우 MC 성분의 ER유체는 0.1~0.3μm까지의 표면거칠기를 나타냈고, 알루미늄 전극을 사용한 경우는 전기장 부과 초기에 0.3μm의 표면거칠기가 0.2μm로 감소하였으나 40만 사이클의 전기장 부과 이후는 약간의 요철변화가 있었다.(이 논문의 결론 부분임)

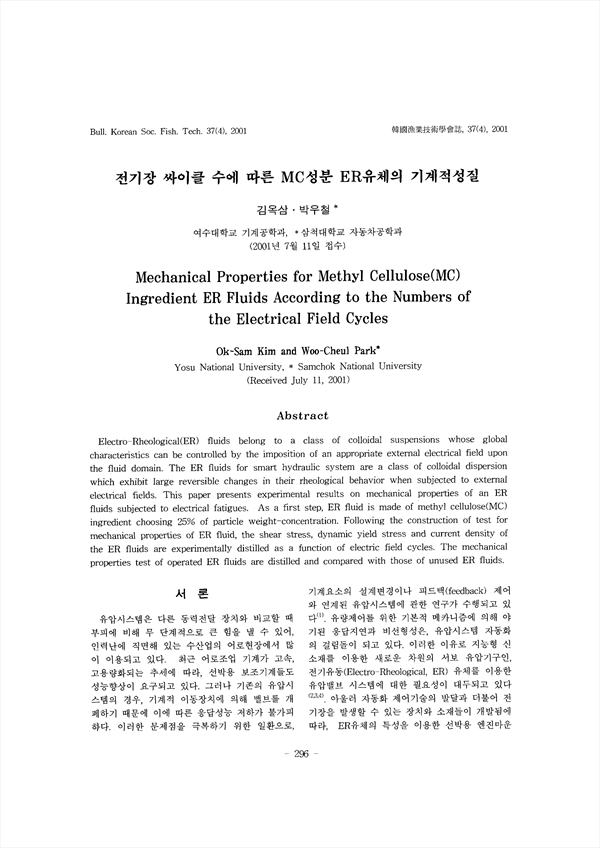

Electro-Rheological (ER) fluids belong to a class of colloidal suspensions whose global characteristics can be controlled by the imposition of an appropriate external electrical field upon the fluid domain. The ER fluids for smart hydraulic system are a class of colloidal dispersion which exhibit large reversible changes in their rheological behavior when subjected to external electrical fields. This paper presents experimental results on mechanical properties of an ER fluids subjected to electrical fatigues. As a first step, ER fluid is made of methyl cellulose(MC) ingredient choosing 25% of particle weight-concentration. Following the construction of test for mechanical properties of ER fluid, the shear stress, dynamic yield stress and current density of the ER fluids are experimentally distilled as a function of electric field cycles. The mechanical properties test of operated ER fluids are distilled and compared with those of unused ER fluids.

• 김옥삼
• 박우철
