pp.43-57
본 연구는 고성능 전개판을 개발하기 위하여 전개판 주변의 유동장을 계측할 수 있는 해석 방법을 제시하고자 하였다. 실험 방법으로는 CFD를 이용한 유동장의 수치 해석과 유동장의 정량적, 정성적 계측이 가능한 PIV 실험방법을 사용하였다. 본 실험에서는 전개판 주변의 가시화된 영상을 PIV 기법을 이용한 화상처리로 유동특성을 해석하였으며, 이 결과를 CFD에 의한 해석 결과와 유동 패턴을 비교하였다. 또한, 회류 수조에서의 양력 계수 및 항력계수의 계측 결과를 상호 비교 하였다. 그 결과, 수치 해석된 결과와 PIV의 실험 결과는 정성적으로 매우 잘 일치하였으며, 물리적으로 타당성을 확인할 수 있었다. 그 결과는 다음과 같다. (1) 전개판의 유동장 분석을 위하여 레이저 광원을 이용한 가시화 실험을 실시하고, PIV 기법으로 화상분석을 실시하였으며, 유동입자의 흐름으로도 충분한 정성적인 유체운동의 경향을 파악할 수 있었다 (2) PIV해석결과가 정량적인 결과이므로 이를 다양한 후처리 방법을 통해 속도벡터장, 순간 유동장, 평균 와도로 나타내어 유동장의 변화를 확인할 수 있었다. (3) 최대전개력계수가 나타난 영각 24˚에서 비교한 CFD와 PIV 해석 결과, 유동 패턴은 유사하였고, 두 경우 모두 전개판 후연에서 약간의 경계층 박리가 발생하였으나 양호한 흐름을 보였다. (4) PIV에 의한 속도 벡터도, 순간 유선도, 평균 와도로 후처리한 결과, 영각 24˚에서부터 경계층 박리 현상이 일어나기 시작하여, 영각 28˚이상이 되면 심하게 전연으로 발생지점이 이동하게 되고, 그 폭도 확대됨을 확인할 수 있었다.rcC〈/TEX〉의 고온수가 제주도의 동.서쪽 연안을 통하여 마라도 주변해역과 연결될 때는 마라도 어장에 풍어가 나타날 수 있다. 그러므로 마라도 주변해역의 추.동계어장은 한국남동부 및 한국남해로부터 월동장 내지는 산란장으로 남하하는 방어군에 의해 형성되고 있다. 4. 추자도 및 마라도 주변해역의 추.동계 방어 어장의 풍흉은 제주도 주변 해역의 수온분포에 의해 크게 좌우되지만 염분분포는 크게 영향을 미치지 않는 것 같다. 5. 마라도 주변해역의 추.동계 방어채낚기어장은 한국연안역으로부터 월동장 내지 산란장으로 남하하는 방어어군이 마라도 주변에 나타나는 연안계수와 외양계수(대마난류) 간에 형성되는 수온.염분전선, 섬주변의 소규모 와, 강한조류 및 지형적 특성(불규칙한 해저지형 및 고립도서)에 의해 이루어지는 왕성한 수평 및 연직 혼합 등과 같은 어장학적 호조건에 의해 마라도 주변에 체류하게 되고, 이들 체류어군은 조류방향에 따라 섬의 조상 측에 농밀군을 형성하는 섬의 조상측 어장이다.향을 주지 않는 것으로 나타났으므로 청소년 각자의 식습관 및 식품 섭취에 대한 관심을 고취시킬 필요가 있다고 생각된다.d with an MR peak in the vicinity of the coercive field. The low-field tunnel-type MR characteristics of thin films deposited on different substrates originates from the behavior of grain boundary properties. 않고 단지 안전 보호측면에서의 연구가 이루어졌을 뿐이었다. 따라서 서열환경하에서 머리부분의 쾌적성을 고려한 다양한 작업 안전모에 대한 계속적인 연구와 개발이

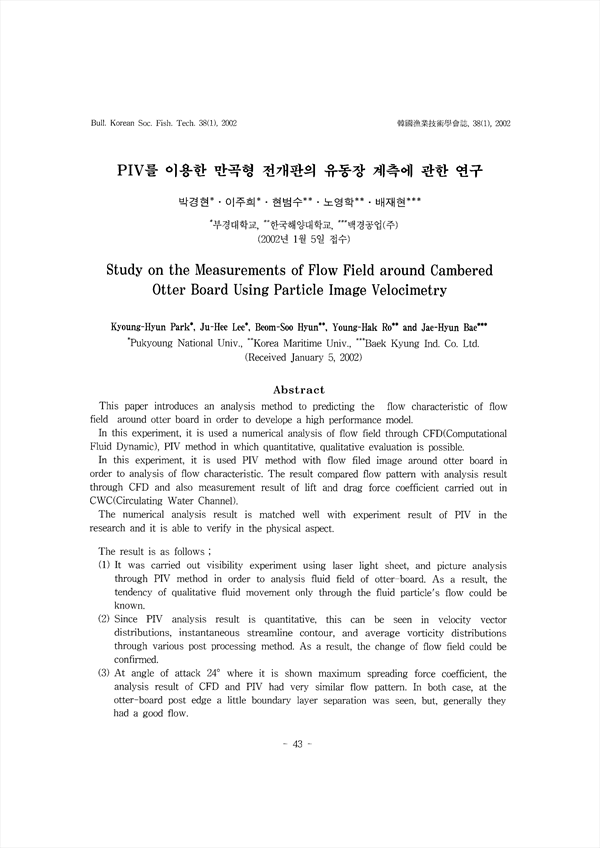

This paper introduces an analysis method to predicting the flow characteristic of flow field around otter board In order to develope a high performance model. In this experiment, it is used a numerical analysis of flow field through CFD(Computational Fluid Dynamic), PIV method in which quantitative, qualitative evaluation is possible. In this experiment, it is used PIV method with flow filed image around otter board in order to analysis of flow characteristic. The result compared flow pattern with analysis result through CFD and also measurement result of lift and drag force coefficient carried out in CWC(Circulating Water Channel). The numerical analysis result is matched well with experiment result of PIV in the research and it is able to verify In the physical aspect. The result is as follows ; (1) It was carried out visibility experiment using laser light sheet, and picture analysis through PIV method in order to analysis fluid field of otter-board. As a result, the tendency of qualitative fluid movement only through the fluid particle's flow could be known. (2) Since PIV analysis result is quantitative, this can be seen in velocity vector distributions, instantaneous streamline contour, and average vorticity distributions through various post processing method. As a result, the change of flow field could be confirmed. (3) At angle of attack 24˚ where It Is shown maximum spreading force coefficient, the analysis result of CFD and PIV had very similar flow pattern. In both case, at the otter-board post edge a little boundary layer separation was seen, but, generally they had a good flow (4) As the result of post processing with velocity vector distributions, instantaneous streamline contour and average vorticity distributions by PIV, boundary layer separation phenomenon started to happen from angle of attack 24˚, and from over angle of attack 28˚, it happen at leading edge side with the width enlarged.
