본 연구에서는 동해구트롤선(750ps)을 대상으로 현용어구에 대한 모형망을 제작하여 발줄과 저질의 종류에 따른 어구의 저항특성을 구하고자하여, 수중무게 5.4g인 체인형, 와이어형, 기본형의 발줄 3종류의 발줄에 대하여 실제 예망속도인 2.0~2.5knots의 범위에 해당되는 실험예망속도 0.4m/s일 때의 저항을 실험.분석하였으며, 나아가 체인형 발줄에 대해서는 발줄무게에 따른 저항의 변화를, 와이어형 발줄에 대해서는 발줄의 굵기에 따른 저항의 변화를 실험 .분석하였다. 한편, 예망속도에 따른 발줄의 종류별 저항특성을 구하고자 수중무게가 5.4g인 체인형, 와이어형, 기본형의 3종류의 발줄에 대하여 예망속도를 0.1m/s 0.2m/s 0.3m/s 0.4m/s 변화시키면서 저항을 측정하고, 어구에 대한 발줄 저항비 및 저항계수를 각각 구하였다. 그 결과를 요약하면 다음과 같다. 1. 어구저항은 저질이 모래와 펄 모두에서 체인형이 가장 크고, 기본형, 와이어형 순으로 작게 나타났다. 2. 저질의 종류에 따른 저항은 모래에서는 체인형이 가장 크고, 와이어형, 기본형 발줄의 순으로 작았으며, 필에서는 체인형이 가장 크고, 기본형, 와이어형순으로 작게 나타났다. 3. 발줄의 무게에 따른 저항은 거의 직선형으로 증가하고 있으며 저질이 펄인 경우, 체인형 발줄의 무게가 5.4g 10g 20g 일 때 저항은 각각 36g 45g 65g으로 줄의 무게가 20g일 때가 10g일 때 보다 약 44% 더 컸으며, 모래의 경우에는 각각 38g 51g 74g으로 발줄의 무게가 20g일 때가 109일 때보다 약 45%로 컸다. 4.발줄의 굵기에 따른 저항은 예망 속도가 0.4m/s에서 와이어형의 굵기가 ø 65mm 기준으로 2, 3, 4, 5배로 증가함에 따라 저항은 23g, 25g, 32g, 42g으로 각각 증가하였다. 5. 예망속도의 증가에 따른 발줄의 종류별 저항은 직선에 가까운 지수 함수적으로 증가하였고, 저질이 펄인 경우, 체인형이 가장 크며 다음으로 기본형, 와이어형 순으로 작게 나타났다. 6. 어구저항에 대한 발줄 저항의 비는 필에서 체 인형이 가장 크고, 기본형, 와이어형 순으로 나타났으며, 모래에서는 체인형이 가장 높았고, 와이어형, 기본형의 순으로 작게 나타났다. 7. 저항계수는 펄에서는 체인형 발줄이 약 10.0~55.7, 와이어형은 약 3.0~l6.0, 기본형은 약 1.5~8.5이며, 모래에서는 체인형 발줄이 약 10.0~60.0, 와이어형은 약 3.0~l4.0, 기본형은 약 1.2~6.0이었다. 그리고, 전체적으로 절과 모래 모두에서 저항계수가 체인형이 다른 두 종류의 발줄에 비해 상대적으로 가장 크고, 와이어형, 기본형의 순으로 작게 나타났다.

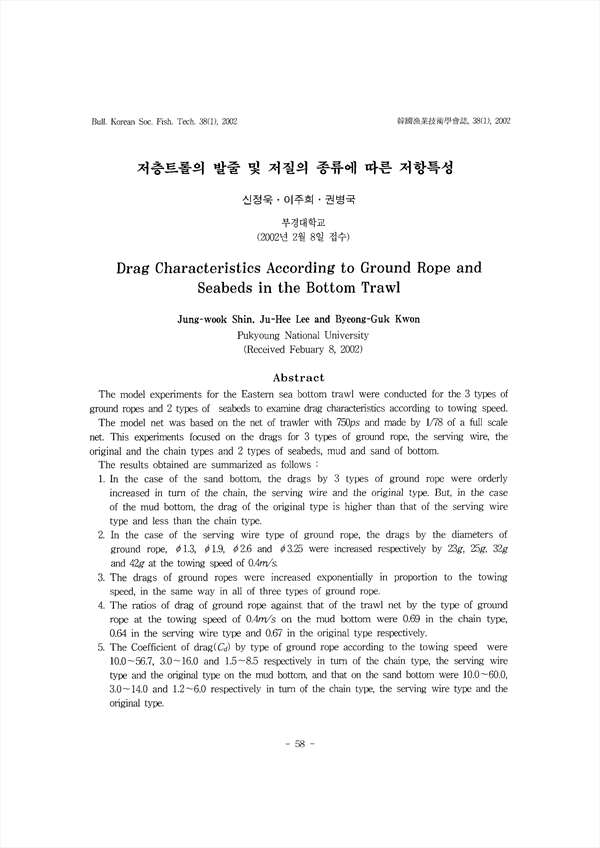

The model experiments for the Eastern sea bottom trawl were conducted for the 3 types of ground ropes and 2 types of seabeds to examine drag characteristics according to towing speed. The model net was based on the net of trawler with 750ps and made by 1/78 of a full scale net. This experiments focused on the drags for 3 types of ground rope, the serving wire, the original and the chain types and 2 types of seabeds, mud and sand of bottom. The results obtained are summarized as follows 1. In the case of the sand bottom, the drags by 3 types of ground rope were orderly increased in turn of the chain, the serving wire and the original type. But, in the case of the mud bottom, the drag of the original type is higher than that of the serving wire type and less than the chain type. 2. In the case of the serving wire type of ground rope, the drags by the diameters of ground rope, ø 1.3, ø 1.9, ø 2.6 and ø 3.25 were increased respectively by 23g, 25g, 32g and 42g at the towing speed of 0.4m/s. 3. The drags of ground ropes were increased exponentially in proportion to the towing speed, in the same way in all of three types of ground rope. 4. The ratios of drag of ground rope against that of the trawl net by the type of ground rope at the towing speed of 0.4m/s on the mud bottom were 0.69 in the chain type, 0.64 in the serving wire type and 0.67 in the original type respectively. 5. The Coefficient of drag(Cd) by type of ground rope according to the towing speed were 10.0~56.7, 3.0~l6.0 and 1.5~8.5 respectively in turn of the chain type, the serving wire type and the original type on the mud bottom, and that on the sand bottom were 10.0~60.0, 3.0~14.0 and 1.2~6.0 respectively In turn of the chain type, the serving wire type and the original type.
