pp.249-255
소형 레이더 신호를 정량적으로 분석하여 해상물표의 운동정보를 실시간으로 추출 및 표시하기 위한 radar target extractor(RTX)를 개발하고, 이 장치를 소형 레이더 장치에 부착시켜 소형 연근해 어선에서도 타선의 진운동정보나 충돌회피정보와 같은 각종의 항해정보를 활용토록 하기 위한 연구를 수행하였다. 본 연구에서 개발한 RTX는 IBM PC 의 ISA bus를 통해 데이터를 입출력할 수 있도록 설계된 신호처리장치로서, 일반 선박용 레이더에서 출력되는 video signal, trigger, antenna bearing pulse, antenna heading mark를 직접 입력할 수 있도록 하였다. 이 장치는 레이더 펄스신호가 해상에 존재하는 물표로부터 반사되어 수신될 때, 그 물표의 신호정보 및 위치좌표정보를 PC 의 CPU 에 의해 처리하지 않고 RTX 자체에 내장된 전용 DSP를 이용하여 실시간으로 처리하도록 하였다. 이 장치에 서 video 신호는 analog devices 사의 AD9042 (12 bit, 40 MHZ monolithic A/D converter)를 이용하여 digital 신호로 변환되고, 그 화상 신호는 CRT에 PPI 방식으로 표시되었다. 이 때 안테나가 회전하면서 탐지한 레이더 물표의 echo 신호는 echo 신호의 강도가 증가하면서 다른 물표의 위치와 구별되면 하나의 물표로서 판정한다. 이 경우, 표적식별 알고리즘은 물표가 미리 설정한 물표포착영역(target acquiring zone)내에 있고, 해당 물표의 크기와 다른 물표와의 거리등에 대한 데이터가 식별기준을 만족하는가에 대한 처리를 수행하도록 개발되었다. 본 연구는 현재 소형어선에 탑재되고 있는 소형레이더의 성능 향상에 크게 기여할 것으로 판단되고, 또한 소형어선용 저가형 ARPA 시스템의 국산화에 필요한 기반기술을 제공할 수 있을 것으로 판단된다.험결과를 통한 엄밀한 제어성능검증과 스텝외란 외의 주기성 외란 인가시 2자유도 적분형 최적제어계의 외란제거 방안 등이 검토되어야 할 것으로 사료된다.중방사음역에 있어서의 시간응답특성을 조사한 결과, 그 응답특성은 송신전압감도의 주파수특성과 매우 잘 일치하는 경향을 나타내었다. 이상의 결과로부터 본 연구에서 설계, 제작한 이중정합층을 갖는 복합구조 초음파 변환기는 단순구조의 Tonpilz형 초음파 변환기와 비교하여 비록 송파전압감도에 있어서는 약 5 dB 정도의 음향출력의 손실이 불가피하지만, 그 대신 주파수 대역폭을 약 5 재 정도 확대시킬 수 있는 장점이 있기 때문에 이 넓은 주파수 대역을 효과적으로 활용하면 어종식별을 위한 음향산란신호를 정량적으로 수집 및 평가하는 것이 가능하다고 판단된다.n A was 11 ug.이, 0.9 ug/g and 3.7 ug/g in the blood, liver and kidney, respectively.sional-managerial who secure the higher autonomy and stability in their work have the highest life chance in the labor and health, and leisure life. Next, professional-technical, white-collar, sales-service occupants have the higher life chance after the professional-managerial. However, these 3 occupation groups are partially inconsistent in the two sectors of the life chance. Specifically, the professional-technical, despite their autonomy and stability in the wo

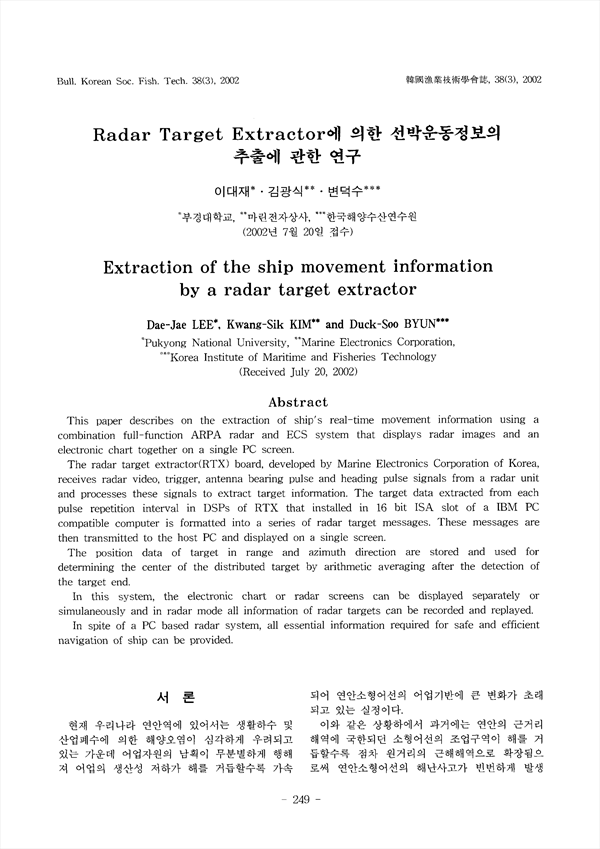

This paper describes on the extraction of ship's real-time movement information using a combination full-function ARPA radar and ECS system that displays radar images and an electronic chart together on a single PC screen. The radar target extractor(RTX) board, developed by Marine Electronics Corporation of Korea, receives radar video, trigger, antenna bearing pulse and heading pulse signals from a radar unit and processes these signals to extract target information. The target data extracted from each pulse repetition interval in DSPs of RTX that installed in 16 bit ISA slot of a IBM PC compatible computer is formatted into a series of radar target messages. These messages are then transmitted to the host PC and displayed on a single screen. The position data of target in range and azimuth direction are stored and used for determining the center of the distributed target by arithmetic averaging after the detection of the target end. In this system, the electronic chart or radar screens can be displayed separately or simulaneously and in radar mode all information of radar targets can be recorded and replayed In spite of a PC based radar system, all essential information required for safe and efficient navigation of ship can be provided
