2개의 PE 부이가 클램프 및 벨트로 고정되고 그 위에 발판을 지지하기 위한 프레임 등으로 구성된 단위 틀이 외부 재질이 고무 성분인 힌지로연결된 어업용 프레임 구조물의 강도 및 변형을 해석하여 구조적 안정성을 평가하고자 유한 요소법을 이용하여 그것의 구조 해석을 수행하였으며, 해석에서 얻어진 결과는 다음과 같이 요약할 수있다. 1) 고무 힌지로 구성된 어업용 프레임 구조물의 구조적인 안정성을 해석하기 위해서는 힌지 부분을 정확하게 모델링하는 것이 중요하며, 특히 해석 결과는 모델링의 기법에 따라 다르게 나타났다. 2) 고무 힌지의 경우 먼저 재료 시험을 통해 그것의 정확한 불성치를 확보한 후 구조 해석을 수행해야 하며, 단순히 영 계수 E만을 인자로서 해석하는 경우 신뢰성이 있는 결과를 얻을 수 없다는 것을 확인하였다. 3) 초탄성 거동을 하는 고무는 대변형을 하지만 하중과 변형이 선형 관계를 유지하고 있으므로 영 계수 E 등의 물성치를 적절히 사용하면, 힌지를 단순하게 선형 문제로 이상화하여 구조해석을 수행할 수 있을 것으로 사료된다. 4) 동일한 조건에서 파랑 하중에 대한 어업용 프레임 구조물의 구조 응답은 Hogging 상태 즉, 파정이 그것의 중앙부에 오는 것이 정수 중이나 Sagging 상태인 경우보다 크게 나타났다.

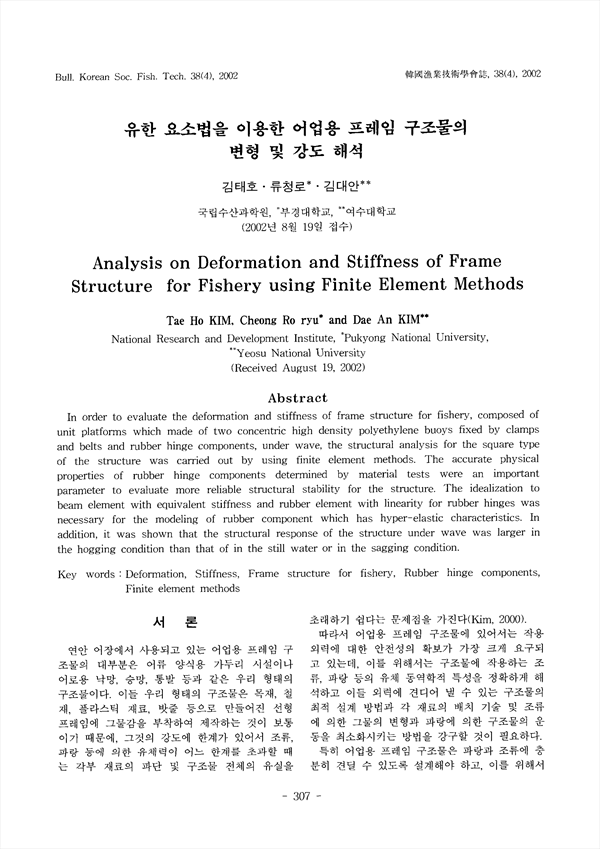

In order to evaluate the deformation and stiffness of frame structure for fishery, composed of unit platforms which made of two concentric high density polyethylene buoys fixed by clamps and belts and rubber hinge components, under wave, the structural analysis for the square type of the structure was carried out by using finite element methods. The accurate physical properties of rubber hinge components determined by material tests were an important parameter to evaluate more reliable structural stability for the structure. The idealization to beam element with equivalent stiffness and rubber element with linearity for rubber hinges was necessary for the modeling of rubber component which has hyper-elastic characteristics. In addition, it was shown that the structural response of the structure under wave was larger in the hogging condition than that of in the still water or in the sagging condition.

• 김태호
• 류청로
• 김대안
