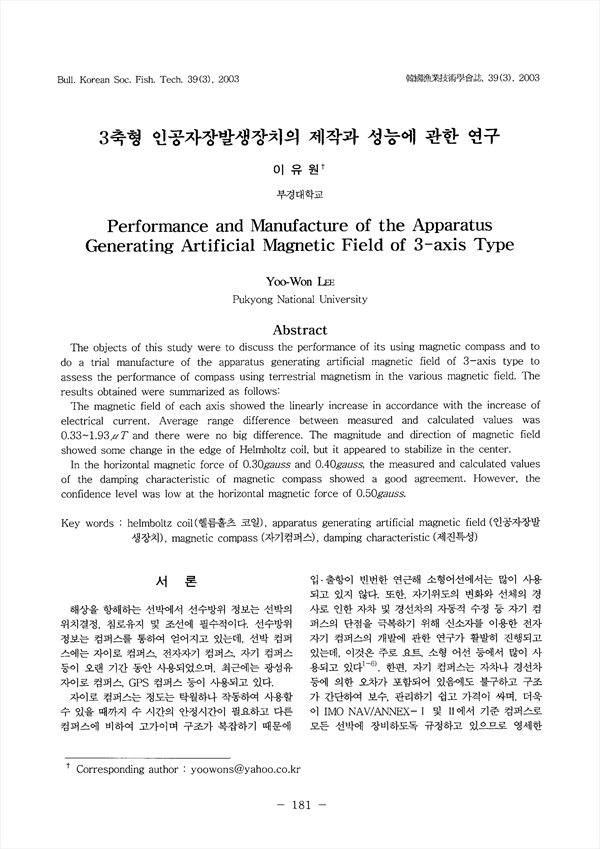

Performance and Manufacture of the Apparatus Generating Artificial Magnetic Field of 3-axis Type
최근 널리 개발되고 있는 디지털형 지자기 감지형 컴퍼스의 전자장에서의 다양한 성능을 펑가하기 위한 3축형 인공자장발생장치를 실험적으로 제작하고, 그 성능 특성을 검토한 결과는 다음과 같다. 1. 3축형 인공자장발생장치의 X,Y,X 각축에 대한 자력의 변화는 전류의 증가에 따라 선형적으로 증가하였고, 측정치는 이론치와의 비교에서도 그 차의 평균 범위가 0.33~1.93uT로 이론치와 거의 일치하여 제작된 인공자장발생장치의 성능은 양호한 것으로 판단된다. 2. 헬름홀츠 코일내의 가장자리에서는 다소 불규칙한 자력의 변화가 발생하였지만, 중심으로 갈수록 그 변동이 안정되는 경향을 나타내었다. 3. 자기 컴퍼스의 제진특성의 측정치와 이론치와의 비교에서 수평자력 0.30gauss 및 0.40gauss 에서는 성능이 양호한 것으로 판단되나, 수평자력 0.50gauss 에서는 다소 큰 차이가 나타내어 0.40gauss 이상의 비교적 높은 자력에서는 신뢰도가 낮은 것으로 판단되었다. 4. 0.30gauss 의 자장 속에서 측정된 수반각은 1rpm의 회전속도에서 1˚로서 이 값은 국제성능 표준규격(6 ˚미만)에 적합하였다.
The objects of this study were to discuss the performance of its using magnetic compass and to do a trial manufacture of the apparatus generating artificial magnetic field of 3-axis type to assess the performance of compass using terrestrial magnetism in the various magnetic field. The results obtained were summarized as follows: The magnetic field of each axis showed the linearly increase in accordance with the increase of electrical current. Average range difference between measured and calculated values was 0.33∼1.93μT and there were no big difference. The magnitude and direction of magnetic field showed some change in the edge of Helmholtz coil, but it appeared to stabilize in the center. In the horizontal magnetic force of 0.30gauss and 0.40gauss, the measured and calculated values of the damping characteristic of magnetic compass showed a good agreement. However, the confidence level was low at the horizontal magnetic force of 0.50gauss.
