논문 상세보기
pp.344-350
탄소 섬유강화 에폭시기지 복합재의 경면 가공한 스테인리스강 상대재와 마찰과 마모에 바탕을 둔 연구에서는 다음과 같은 결론을 얻었다. (1) 복합재의 비마모율은 하중이 증가하면 N방향와 P방향에서는 증가하는 경향을 보이며,AP방향에서는 감소한다. 이것은 마모 메카니즘의 영향으로 속도가 증가하면 마모 이착막의 생성이 빨라져 이착막 속의 탄소섬유가 윤활제의 역할을 하기 때문이다. (2) 복합재의 마찰계수는 하중이 증가하면 N방향과 AP방향에서는 하중 39.2N까지 증가하다가 그 이상의 하중에서는 감소되며 AP방향에서는 하중이 증가함에 따라 서서히 증가하며, 또한 그 값은 N방향에서 가장 크고, AP방향이 가장 적다. (3) 일방향 탄소섬유 강화 복합재의 마모 거동에 미치는 하중의 효과는 다르며 마찰초반에 발생한 섬유에 의한 쟁기질과 섬유 굽힘 및 미소크랙에 의한 섬유 균열과 파괴에 따른 마모 메카니즘의 형태에 의한 것이다.

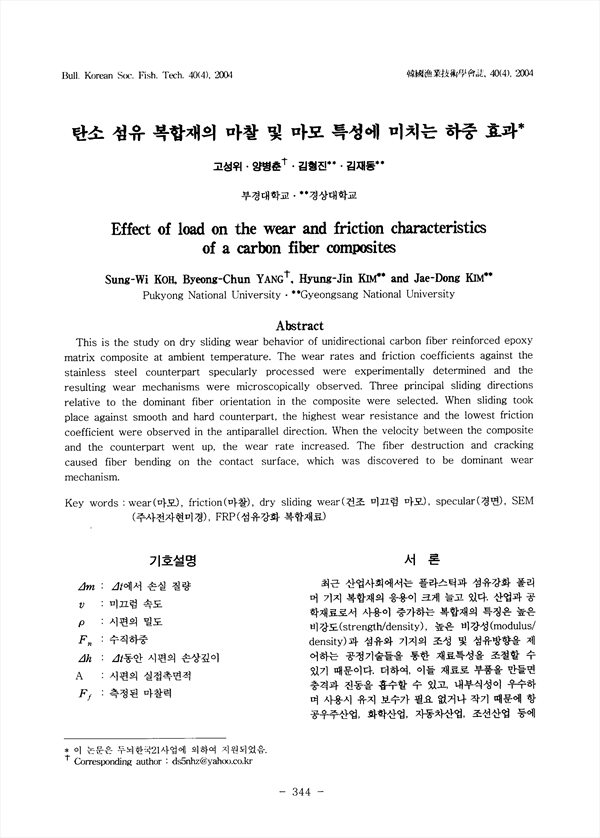

This is the study on dry sliding wear behavior of unidirectional carbon fiber reinforced epoxy matrix composite at ambient temperature. The wear rates and friction coefficients against the stainless steel counterpart specularly processed were experimentally determined and the resulting wear mechanisms were microscopically observed. Three principal sliding directions relative to the dominant fiber orientation in the composite wear selected. When sliding took place against smooth and hard counterpart, the highest were resistance and the lowest friction coefficient were observed in the antiparallel direction. When the velocity between the composite and the counterpart went up, the wear rate increased. The fiber destruction and cracking caused fiber bending on the contact surface, which was discovered to be dominant wear mechanism.
