pp.22-27

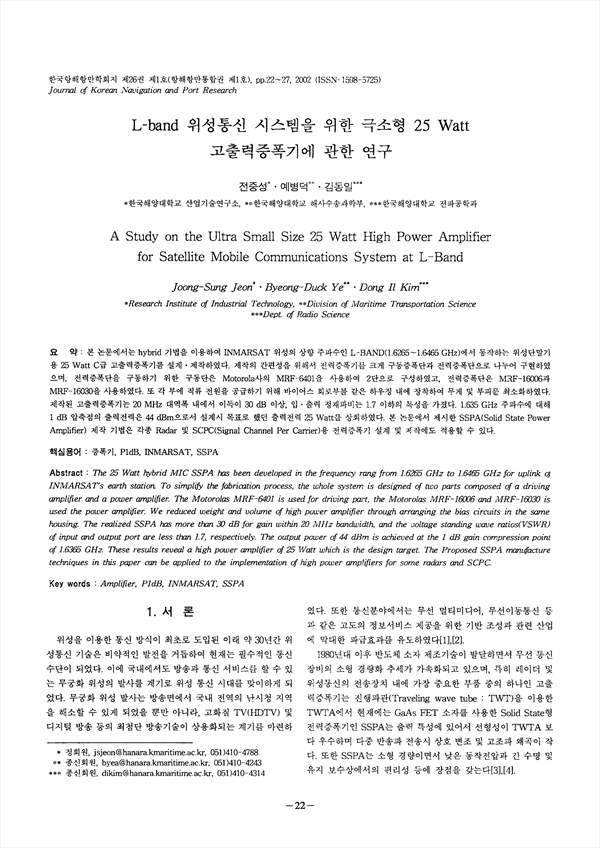

본 논문에서는 hybrid 기법을 이용하여 INMARSAT 위성의 상향 주파수인 L-HAND(1.6265∼1.6465 GHz)에서 동작하는 위성단말기용 25 Watt C급 고출력증폭기를 설계 ·제작하였다. 제작의 간편성을 위해서 전력증폭기를 크게 구동증폭단과 전력증폭단으로 나누어 구현하였으며, 전력증폭단을 구동하기 위한 구동단은 Motorola사의 MRF-640을 사용하여 2단으로 구성하였고, 전력증폭단은 MRF-16006과 MRF-16730을 사용하였다. 또 각 부에 직류 전원을 공급하기 위해 바이어스 회로부를 같은 하우징 내에 장착하여 무게 및 부피를 최소화하였다. 제작된 고출력증폭기는 20 MHz 대역폭 내에서 이득이 30 dB 이상, 입 ·출력 정재파비는 1.7 이하의 특성을 가졌다. 1.635 GHz 주파수에 대해 1 dB 압축점의 출력전력은 44 dBm 으로서 설계시 목표로 했던 출력전력 25 Watt를 상회하였다. 본 논문에서 제시한 SSPA(Solid State Power Amplifier) 제작 기법은 각종 Radar 및 SCPC(Signal Channel Per Carrier)용 전력증폭기 설계 및 제작에도 적용할 수 있다.
The 25 Watt hybrid MIC SSPA has been developed in the frequency rang from 1.6265 GHz to 1.6465 GHz for uplink of INMARST's earth station. To simplify the fabrication process, the whole system is designed of two parts composed of a friving amplifier and a power amplifier. The Motorolas MRF-6401 is used for driving part, the Motorolas MRF-16006 and MRF-16030 is used the power amplifier. We reduced weight and volume of high power amplifier through arranging the bias circuits in the same housing. The realized SSPA has more than 30 dB for gain within 20 MHz bandwidth, and the voltage standing wave ratios(VSWR) of input and output port are less than 1.7, respectively. The output power of 44 dBm is achieved at the 1 dB gain compression point of 106365 GHz These results reveal a high power amplifier of 25 Watt which is the design target. The Proposed SSPA manufacture techniques in this paper can be applied to the implementation of high power amplifiers for some radars and SCPC.
