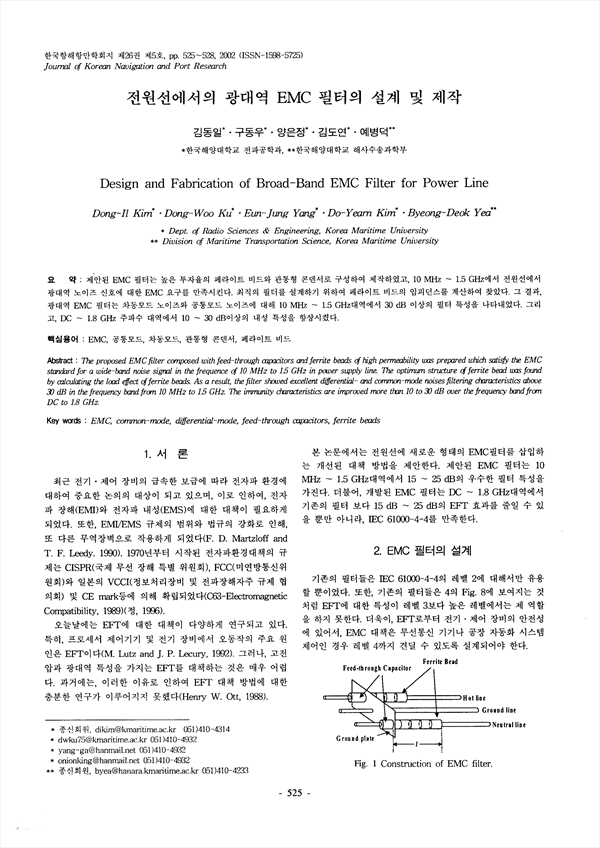

제안된 EMC 필터는 높은 투자율의 페라이트 비드와 관통형 콘덴서로 구성하여 제작하였고, 10 MHz ~ 1.5 GHz에서 전원선에서 광대역 노이즈 신호에 대한 EMC 요구를 만족시킨다. 최적의 필터를 설계하기 위하여 페라이트 비드의 임피던스를 계산하여 찾았다. 그 결과, 광대역 EMC 필터는 차동모드 노이즈와 공통모드 노이즈에 대해 10 MHz ~ 1.5 GHz대역에서 30 dB 이상의 필터 특성을제안된 EMC 필터는 높은 투자율의 페라이트 비드와 관통형 콘덴서로 구성하여 제작하였고, 10 MHz ~ 1.5 GHz에서 전원선에서 광대역 노이즈 신호에 대한 EMC 요구를 만족시킨다. 최적의 필터를 설계하기 위하여 페라이트 비드의 임피던스를 계산하여 찾았다. 그 결과, 광대역 EMC 필터는 차동모드 노이즈와 공통모드 노이즈에 대해 10 MHz ~ 1.5 GHz대역에서 30 dB 이상의 필터 특성을 나타내었다. 그리고, DC ~ 1.8 GHz 주파수 대역에서 10 ~ 30 dB이상의 내성 특성을 향상시켰다. 나타내었다. 그리고, DC ~ 1.8 GHz 주파수 대역에서 10 ~ 30 dB이상의 내성 특성을 향상시켰다.
The proposed EMC filter composed with feed-through capacitors and ferrite beads of high permeability was prepared which satisfy the EMC standard for a wide-band noise signal in the frequence of 10 MHz to 1.5 GHz in power supply line. The optimum structure of ferrite bead was found by calculating the load effect of ferrite beads. As a result, the filter showed excellent differential- and common-mode noises filtering characteristics above 30dB in the frequency band from 10 MHz to 1.5 GHz. The immunity characteristics are improved more than 10 to 30 dB over the frequency band from DC to 1.8GHz.
