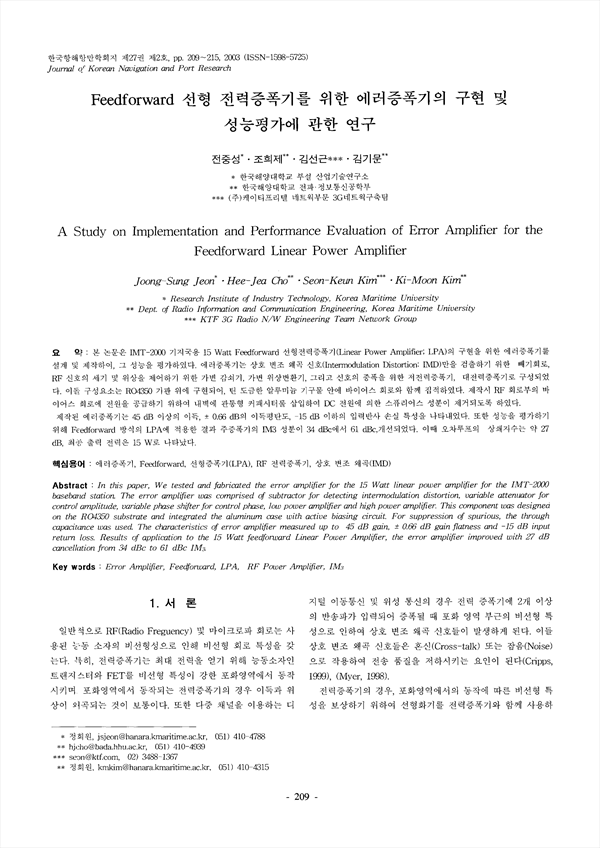

Feedforward 선형 전력증폭기를 위한 에러증폭기의 구현 및 성능평가에 관한 연구 KCI 등재

A Study on Implementation and Performance Evaluation of Error Amplifier for the Feedforward Linear Power Amplifier

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/260540
서비스가 종료되어 열람이 제한될 수 있습니다.
Journal of Korean Navigation and Port Reserch (한국항해항만학회지)
한국항해항만학회 (Korean Institute of Navigation and Port Research)
초록

본 논문은 IMT-2000 기지국용 15 Watt Feedforward 선형전력증폭기(Linear Power Amplifier; LPA)의 구현을 위한 에러증폭기를 설계 및 제작하여, 그 성능을 평가하였다. 에러증폭기는 상호 변조 왜곡 신호(Intermodulation Distortion: IMD)만을 검출하기 위한 빼기회로, RF 신호의 세기 및 위상을 제어하기 위한 가변 감쇠기, 가변 위상변환기, 그리고 신호의 증폭을 위한 저전력증폭기, 대전력증폭기로 구성되었다. 이들 구성요소는 RO4350 기판 위에 구현되어, 틴 도금한 알루미늄 기구물 안에 바이어스 회로와 함께 집적하였다. 제작시 RF 회로부의 바이어스 회로에 전원을 공급하기 위하여 내벽에 관통형 커패시터를 삽입하여 DC 전원에 의한 스퓨리어스 성분이 제거되도록 하였다. 제작된 에러증폭기는 45 dB 이상의 이득, ± 0.66 dB의 이득평탄도, -15 dB 이하의 입력반사 손실 특성을 나타내었다. 또한 성능을 평가하기 위해 Feedforward 방식의 LPA에 적용한 결과 주증폭기의 IM3 성분이 34 dBc에서 61 dBc,개선되었다. 이때 오차루프의 상쇄지수는 약 27 dB, 최종 출력 전력은 15 W로 나타났다.

In this paper. We tested and fabricated the error amplifier for the 15 Watt linear power amplifier for the IMT-2000 baseband station. The error amplifier was comprised of subtractor for detecting intermodulation distortion, variable attenuator for control amplitude, variable phase shifter for control phase, low power amplifier and high power amplifier. This component was designed on the RO4350 substrate and integrated the aluminum case with active biasing circuit. For suppression of spurious, the through capacitance was used. The characteristics of error amplifier measured up to 45 dB gain, ±0.66 dB gain flatness and -15 dB input return loss. Results of application to the 15 Watt feedforward Linear Power Amplifier, the error amplifier improved with 27 dB cancellation from 34 dBc to 61 dBc IM3.

저자
  • 전중성 | Jeon, Joong-Sung
  • 조희제 | Cho, Hee-Jea
  • 김선근 | Kim, Seon-Keun
  • 김기문 | Kim, Ki-Moon
