pp.505-511

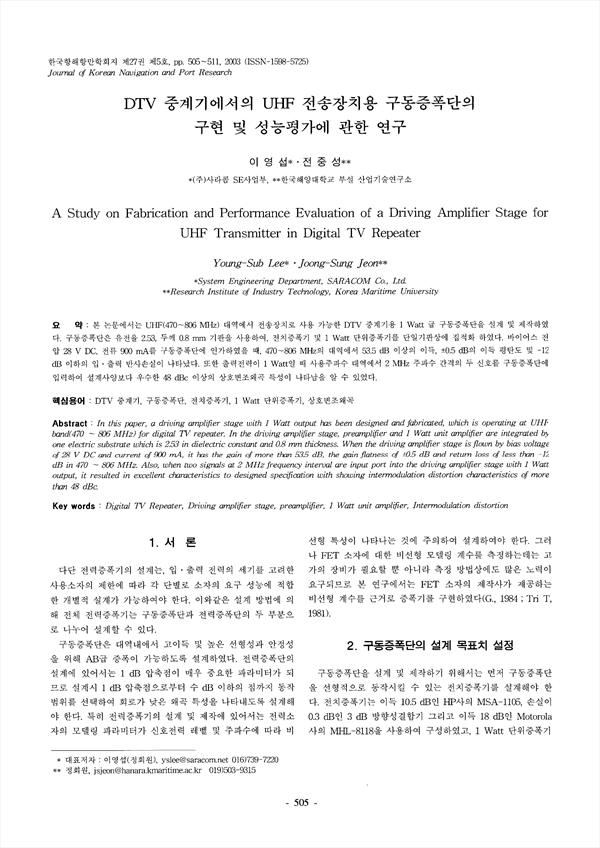

본 논문에서는 UHF(470∼806 MHz) 대역에서 전송장치로 사용 가능한 DTV 중계기용 1 Watt 급 구동증폭단을 설계 및 제작하였다. 구동증폭단은 유전율 2.53, 두께 0.8 mm 기판을 사용하여, 전치증폭기 및 1 Watt 단위증폭기를 단일기판상에 집적화 하였다. 바이어스 전압 28 V DC, 전류 900 mA를 구동증폭단에 인가하였을 때, 470∼806 MHz의 대역에서 53.5 dB 이상의 이득, ±0.5 dB의 이득 평탄도 및 -12 dB 이하의 입ㆍ출력 반사손실이 나타났다. 또한 출력전력이 1 Watt일 때 사용주파수 대역에서 2 MHz 주파수 간격의 두 신호를 구동증폭단에 입력하여 설계사양보다 우수한 48 dBc 이상의 상호변조왜곡 특성이 나타남을 알 수 있었다.
In this paper, a driving amplifier stage with 1 Watt output has been designed and fabricated, which is operating at UHF band( 470 ∼ 806 MHz) for digital TV repeater. In the driving amplifier stage, preamplifier and 1 Watt unit amplifier are integrated by one electric substrate which is 2.53 in dielectric constant and 0.8 mm thickness. When the driving amplifier stage is flown by bias voltage of 28 V DC and current of 900 mA. it has the gain of more than 53.5 dB. the gain flatness of ±0.5 dB and return loss of less than -15 dB in 470 ∼ 806 MHz. Also, when two signals at 2 MHz frequency interval are input port into the driving amplifier stage with 1 Watt output, it resulted in excellent characteristics to designed specification with showing intermodulation distortion characteristics of more than 48 dBc.
