pp.37-41

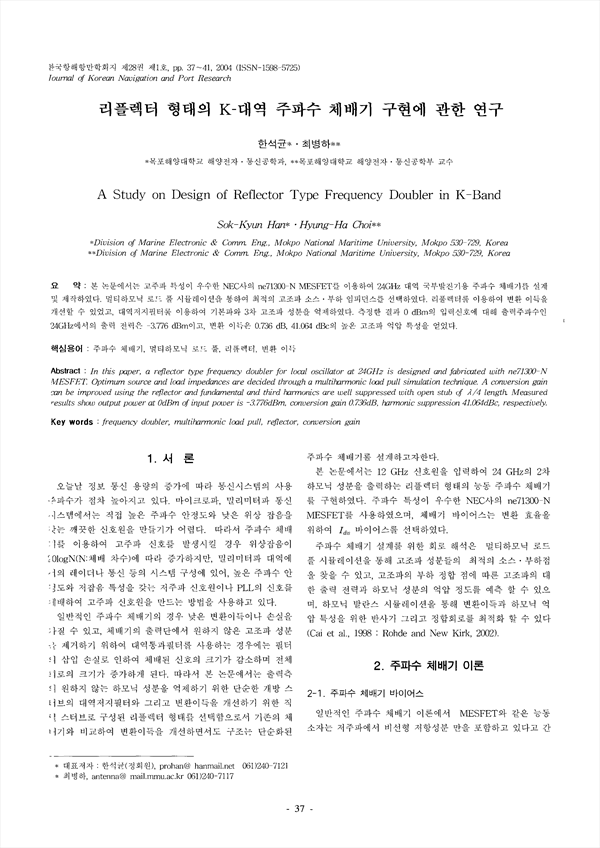

본 논문에서는 고주파 특성이 우수한 NEC사의 ne71300-N MESFET를 이용하여 24GHz 대역 국부발진기용 주파수 체배기를 설계 및 제작하였다. 멀티하모닉 로드 풀 시뮬레이션을 통하여 최적의 고조파 소스ㆍ부하 임피던스를 선택하였다. 리플렉터를 이용하여 변환 이득을 개선할 수 있었고, 대역저지필터를 이용하여 기본파와 3차 고조파 성분을 억제하였다. 측정한 결과 0 dBm의 입력신호에 대해 출력주파수인 24Ghz에서의 출력 전력은 -3.776dBm이고, 변환 이득은 0.736 dBm, 41.064 dBc의 높은 고조파 억압 특성을 얻었다.
In this paper, a reflector type frequency doubler for local oscillator at 24GHz is designed and fabricated with ne71300-N MESFET. Optimum source and load impedances are decided through a multiharmonic load pull simulation technique. A conversion gain can be improved using the reflector and fundamental and third harmonics are well suppressed with open stub of λ/4 length Measured results show output power at 0dBm of input power is -3.776dBm, conversion gain 0.736dB, harmonic suppression 41.064dBc, respectively.
