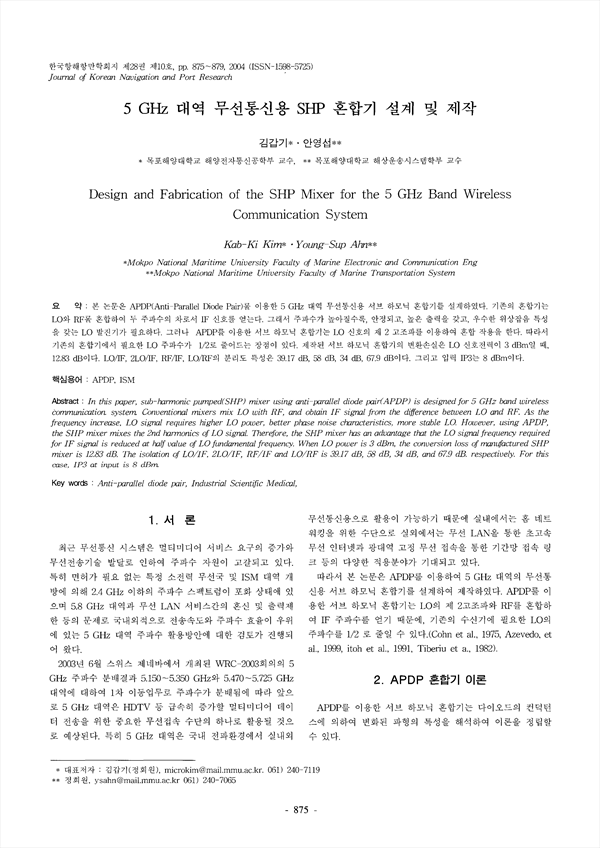

pp.875-879
본 논문은 APDP(Anti-Parallel Diode Pair)를 이용한 5 GHz 대역 무선통신용 서브 하모닉 혼합기를 설계하였다. 기존의 혼합기는 LO와 RF를 혼합하여 투 주파수의 차로서 IF 신호를 얻는다. 그래서 주파수가 높아질수록, 안정되고, 높은 출력을 갖고, 우수한 위상잡음 특성을 갖는 LO 발진기가 필요하다. 그러나 APDP를 이용한 서브 하모닉 혼합기는 LO 신호의 제 2 고조파를 이용하여 혼합 작용을 한다. 따라서 기존의 혼합기에서 필요한 LO 주파수가 1/2로 줄어드는 장점이 있다. 제작된 서브 하모닉 혼합기의 변환손실은 LO 신호전력이 3dBm일 때, 12.83 dB이다. LO/IF, 2LO/IF, RF/IF, LO/RF의 분리도 특성은 39.17 dB, 58 dB, 34 dB, 67.9 dB이다. 그리고 입력 IP3는 8 dBm이다.
In this paper, sub-harmonic pumped(SHP) mixer using anti-parallel diode pair(APDP) is designed for 5 GHz band wireless communication system. Conventional mixers mix LO with RF, and obtain IF signal from the difference between LO and RF. As the frequency increase, LO signal requires higher LO power, better phase noise characteristics, more stable La. However, using APDP, the SHP mixer mixes the 2nd harmonics of LO signal. Therefore, the SHP mixer has an advantage that the LO signal frequency required for IF signal is reduced at half value of LO fundamental frequency. When LO power is 3 dBm, the conversion loss of manufactured SHP mixer is 12.83 dB. The isolation of LO/IF, 2LO/IF, RF/1F and LO/RF is 39.17 dB, 58 dB, 34 dB, and 67.9 dB. respectively. For this case, IP3 at input is 8 dBm.
