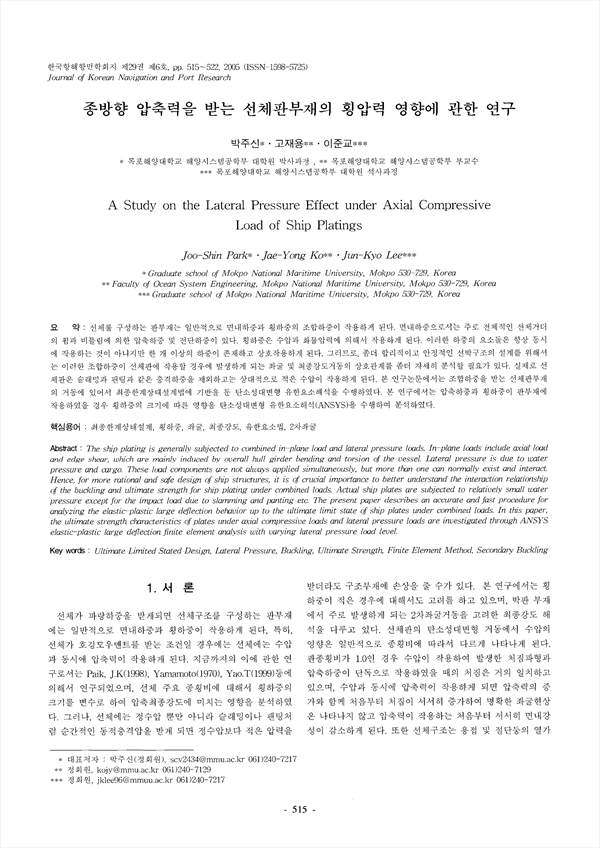

종방향 압축력을 받는 선체판부재의 횡압력 영향에 관한 연구 KCI 등재

A Study on the Lateral Pressure Effect under Axial Compressive Load of Ship Platings

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/260830
서비스가 종료되어 열람이 제한될 수 있습니다.
Journal of Korean Navigation and Port Reserch (한국항해항만학회지)
한국항해항만학회 (Korean Institute of Navigation and Port Research)
초록

선체를 구성하는 판부재는 일반적으로 면내하중과 횡하중의 조합하중이 작용하게 된다. 면내하중으로서는 주로 전체적인 선체거더의 휨과 비틀림에 의한 압축하중 및 전단하중이 있다. 횡하중은 수압과 화물압력에 의해서 작용하게 된다. 이러한 하중의 요소들은 항상 동시에 작용하는 것이 아니지만 한 개 이상의 하중이 존재하고 상호작용하게 된다. 그러므로, 좀더 합리적이고 안정적인 선박구조의 설계를 위해서는 이러한 조합하중이 선체판에 작응할 경우에 발생하게 되는 좌굴 및 최종강도거동의 상호관계를 좀더 자세히 분석할 필요가 있다. 실제로 선체판은 슬래밍과 팬팅과 같은 충격하중을 제외하고는 상대적으로 적은 수압이 작용하게 된다. 본 연구논문에서는 조합하중을 받는 선체판부재의 거동에 있어서 최종한계상태설계법에 기반을 둔 탄소성대변형 유한요소해석을 수행하였다. 본 연구에서는 압축하중과 횡하중이 판부재에 작용하였을 경우 횡하중의 크기에 따른 영향을 탄소성대변형 유한요소해석(ANSYS)을 수행하여 분석하였다.

The ship plating is generally subjected to. combined in-plane load and lateral pressure loads, In-plane loads include axial load and edge shear, which are mainly induced by overall hull girder bending and torsion of the vessel. Lateral pressure is due to. water pressure and cargo. These load components are nat always applied simultaneously, but mare than one can normally exist and interact. Hence, far mare rational and safe design of ship structures, it is af crucial importance to. better understand the interaction relationship af the buckling and ultimate strength far ship plating under combined loads. Actual ship plates are subjected to relatively small water pressure except far the impact load due to. slamming and panting etc. The present paper describes an accurate and fast procedure for analyzing the elastic-plastic large deflection behavior up to. the ultimate limit state of ship plates under combined loads. In this paper, the ultimate strength characteristics of plates under axial compressive loads and lateral pressure loads are investigated through ANSYS elastic-plastic large deflection finite element analysis with varying lateral pressure load level.

저자
  • 박주신 | Park, Joo-Shin
  • 고재용 | Ko, Jae-Yong
  • 이준교 | Lee, Jun-Kyo
