논문 상세보기

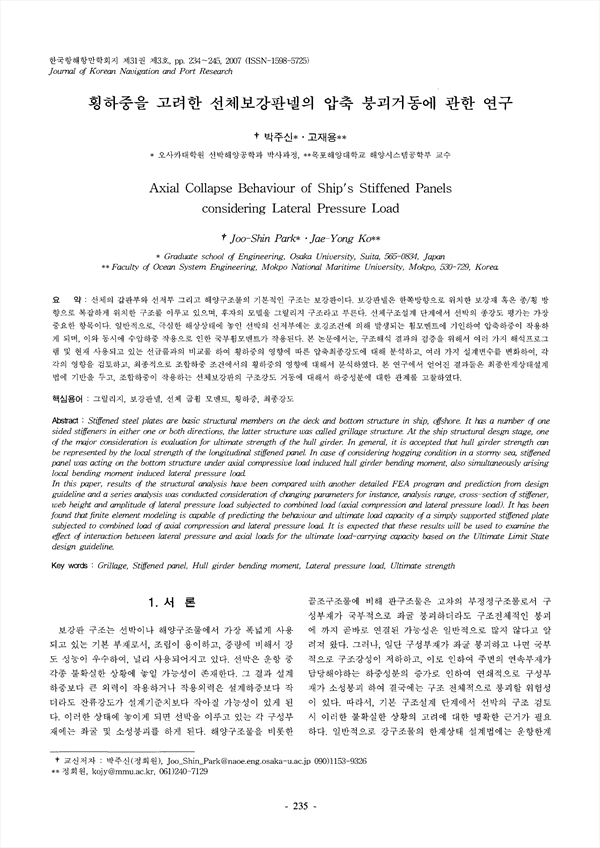

횡하중을 고려한 선체보강판넬의 압축 붕괴거동에 관한 연구 KCI 등재

Axial Collapse Behaviour of Ship's Stiffened Panels considering Lateral Pressure Load

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/261041
서비스가 종료되어 열람이 제한될 수 있습니다.
Journal of Korean Navigation and Port Reserch (한국항해항만학회지)
한국항해항만학회 (Korean Institute of Navigation and Port Research)
초록

선체의 갑판부와 선저부 그리고 해양구조물의 기본적인 구조는 보강판이다. 보강판넬은 한쪽방향으로 위치한 보강재 혹은 종/횡 방향으로 복잡하게 위치한 구조를 이루고 있으며, 후자의 모델을 그릴리지 구조라고 부른다 선체구조설계 단계에서 선박의 종강도 평가는 가장 중요한 항목이다. 일반적으로, 극심한 해상상태에 놓인 선박의 선저부에는 호깅조건에 의해 발생되는 횡모멘트에 기인하여 압축하중이 작용하게 되며, 이와 동시에 수압하중 작용으로 인한 국부휭모멘트가 작용된다. 본 논문에서는, 구조해석 결과의 검증을 위해서 여러 가지 해석프로그램 및 현재 사용되고 있는 선급룰과의 비교를 하여 횡하중의 영향에 따른 압축최종강도에 대해 분석하고, 여러 가지 설계변수를 변화하여, 각각의 영향을 검토하고, 최종적으로 조합하중 조건에서의 횡하중의 영향에 대해서 분석하였다. 본 연구에서 얻어진 결과들은 최종한계상태설계법에 기반을 두고, 조합하중이 작용하는 선체보강판의 구조강도 거동에 대해서 하중성분에 대한 관계를 고찰하였다.

Stiffened steel plates are basic structural members on the deck and bottom structure in ship, offshore. It has a number of one sided stiffeners in either one or both directions, the latter structure was called grillage structure. At the ship structural desgn stage, one of the major consideration is evaluation for ultimate strength of the hull girder. In general, it is accepted that hull girder strength can be represented by the local strength of the longitudinal stiffened panel. In case of considering hogging condition in a stormy sea, stiffened panel was acting on the bottom structure under axial compressive load induced hull girder bending moment, also simultaneously arising local bending moment induced lateral pressure load. In this paper, results of the structural analysis have been compared with another detailed FEA program and prediction from design guideline and a series analysis was conducted consideration of changing parameters for instance, analysis range, cross-section of stiffener, web height and amplitude of lateral pressure load subjected to combined load (axial compression and lateral pressure load). It has been found that finite element modeling is capable of predicting the behaviour and ultimate load capacity of a simply supported stiffened plate subjected to combined load of axial compression and lateral pressure load It is expected that these results will be used to examine the effect of interaction between lateral pressure and axial loads for the ultimate load-carrying capacity based on the Ultimate Limit State design guideline.

저자
  • 고재용 | Ko, Jae-Yong
  • 박주신 | Park, Joo-Shin
