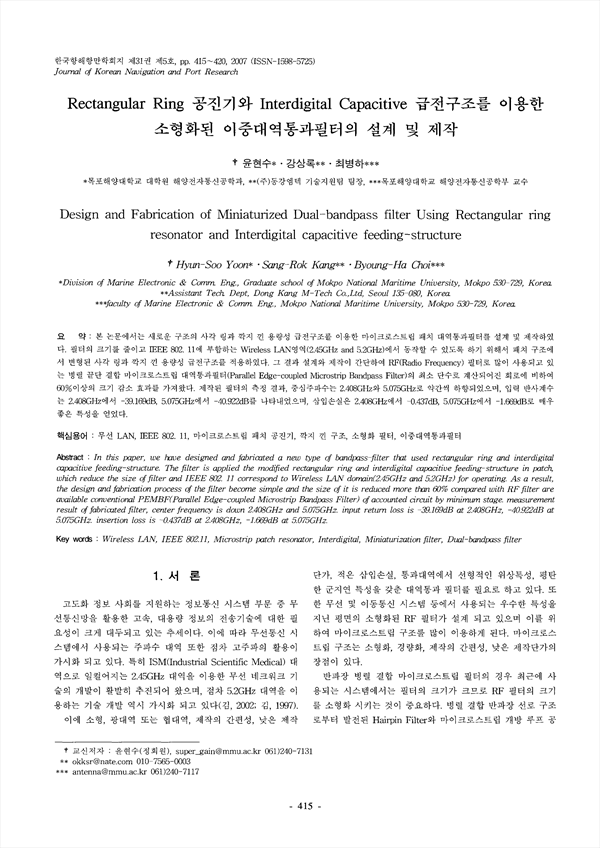

Rectangular Ring 공진기와 Interdigital Capacitive 급전구조를 이용한 소형화된 이중대역통과필터의 설계 및 제작 KCI 등재

Design and Fabrication of Miniaturized Dual-bandpass filter Using Rectangular ring resonator and Interdigital capacitive feeding-structure

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/261063
서비스가 종료되어 열람이 제한될 수 있습니다.
Journal of Korean Navigation and Port Reserch (한국항해항만학회지)
한국항해항만학회 (Korean Institute of Navigation and Port Research)
초록

본 논문에서는 새로운 구조의 사각 링과 깍지 낀 용량성 급전구조를 이용한 마이크로스트립 패치 대역통과필터를 설계 및 제작하였다. 필터의 크기를 줄이고 IEEE 802. 11에 부합하는 Wireless LAM영역(2.45GHz and 5.2GHz)에서 동작할 수 있도록 하기 위해서 패치 구조에 서 변형된 사각 링과 깍지 낀 용량성 급전구조를 적용하였다. 그 결과 설계와 제작이 간단하여 RF(Radio Frequency) 필터로 많이 사용되고 있는 병렬 끝단 결합 마이크로스트립 대역통과필터(Parallel Edge-coupled Microstrip Bandpass Filter)의 최소 단수로 계산되어진 회로에 비하여 60%이상의 크기 감소 효과를 가져왔다. 제작된 필터의 측정 결과, 중심주파수는 2.408GHz와 5.075GHz로 약간씩 하향되었으며, 입력 반사계수는 2.408GHz에서 -39.169dB, 5.075GHz에서 -40.922dB를 나타내었으며, 삽입손실은 2.408GHz에서 -0.437dB, 5.075GHz에서 -1.669dB로 매우 좋은 특성을 얻었다.

In this paper, we have designed and fabricated a new type of bandpass-filter that used rectangular ring and interdigital capacitive feeding-structure. The filter is applied the modified rectangular ring and interdigital capacitive feeding-structure in patch, which reduce rho size of filter and IEEE 802. 11 correspond to wireless LAN domain(2.45GHz and 5.2GHz) for operating. As a result, the design and fabrication process of the filter become simple and the size of it is reduced more than 60% compared with RF filter are available conventional PEMBF(Parallel Edge-coupled Microstrip Bandpass Filter) of accounted circuit by minimum stage, measurement result of fabricated filter, center frequence is down 2.408GHz and 5.075GHz. input return loss is -39.169dB at 2.408GHz, -40.922dB at 5.075GHz. insertion loss is -0.437dB at 2.408GHz, -1.669dB at 5.075GHz.

저자
  • 윤현수 | Yoon, Hyun-Soo
  • 강상록 | Kang, Sang-Rok
  • 최병하 | Choi, Byoung-Ha
