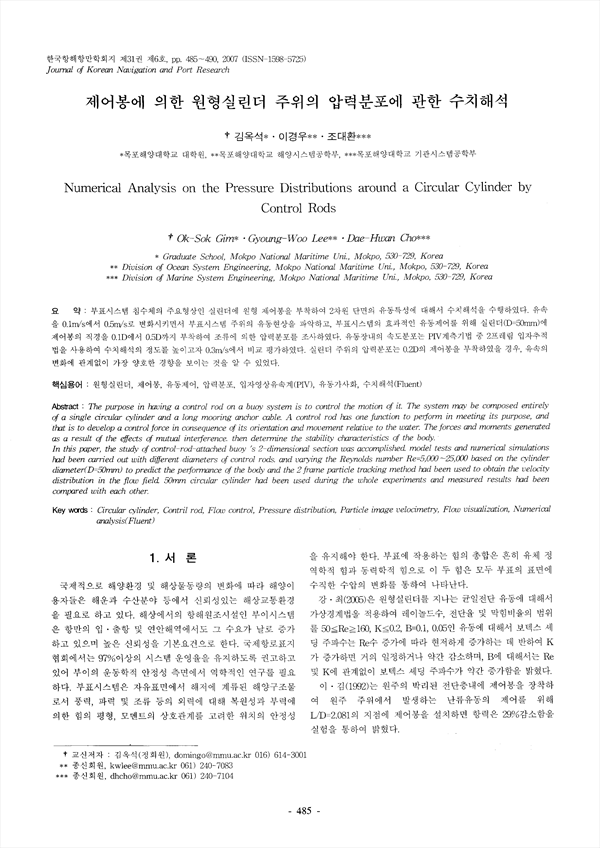

제어봉에 의한 원형실린더 주위의 압력분포에 관한 수치해석 KCI 등재

Numerical Analysis on the Pressure Distributions around a Circular Cylinder by Control Rods

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/261072
서비스가 종료되어 열람이 제한될 수 있습니다.
Journal of Korean Navigation and Port Reserch (한국항해항만학회지)
한국항해항만학회 (Korean Institute of Navigation and Port Research)
초록

부표시스템 침수체의 주요형상인 실린더에 원형 제어봉을 부착하여 2차원 단면의 유동특성에 대해서 수치해석을 수행하였다. 유속을 0.1m/s에서 0.5m/s로 변화시키면서 부표시스템 주위의 유동현상을 파악하고, 부표시스템의 효과적인 유동제어를 위해 실린더 (D=50mm)에 제어봉의 직경을 0.1D 에서 0.5D까지 부착하여 조류에 의한 압력분포를 조사하였다. 유동장내의 속도분포는 PIV 계측기법 중 2프레림 입자추적 법을 사용하여 수치해석의 정도를 높이고자 0.3m/s에서 비교 평가하였다. 실린더 주위의 압력분포는 0.2D의 제어봉을 부착하였을 경우, 유속의 변화에 관계없이 가장 양호한 경향을 보이는 것을 알 수 있었다.

The purpose in having a control rod on a buoy system is to control the motion of it. The system may be composed entirely of a single circular cylinder and a long mooring anchor cable. A control rod has one function to perform in meeting its purpose, and that is to develop a control force in consequence of its orientation and movement relative to the water. The forces and moments generated as a result of the effects of mutual interference. then determine the stability characteristics of the body. In this paper, the study of control-rod-attached buoy's 2-dimensional section was accomplished. model tests and numerical simulations had been carried out with different diameters of control rods. and varying the Reynolds number Re=5,000~25,000 based on the cylinder diameter(D=50mm) to predict the performance of the body and the 2 frame particle tracking method Iud been used to obtain the velocity distribution in the flow field. 50mm circular cylinder Iud been used during the whole experiments and measured results had been compared with each other.

저자
  • 김옥석 | Gim, Ok-Sok
  • 이경우 | Lee, Gyoung-Woo
  • 조대환 | Cho, Dae-Hwan
