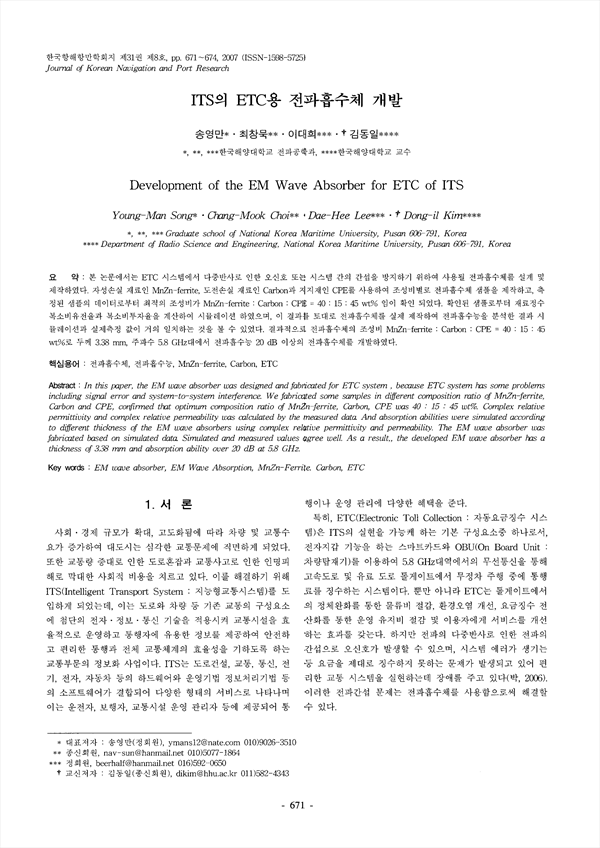

ITS의 ETC용 전파흡수체 개발 KCI 등재

Development of the EM Wave Absorber for ETC of ITS

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/261096
서비스가 종료되어 열람이 제한될 수 있습니다.
Journal of Korean Navigation and Port Reserch (한국항해항만학회지)
한국항해항만학회 (Korean Institute of Navigation and Port Research)
초록

본 논문에서는 ETC 시스템에서 다중반사로 인한 오신호 또는 시스템간의 간섭을 방지하기 위하여 사용될 전파흡수체를 설계 및 제작하였다. 자성손실 재료인 MnZn-ferrite, 도전손실 재료인 Carbon과 지지재인 CPE를 사용하여 조성비별로 전파흡수체 샘플을 제작하고, 측정된 샘플의 데이터로부터 최적의 조성비가 MnZn-ferrite : Carbon : CPE = 40 : 15 : 45 wt% 임이 확인되었다. 확인된 샘플로부터 재료정수 복소비유전율과 복소비투자율을 계산하여 시뮬레이션 하였으며, 이 결과를 토대로 전파흡수체를 실제 제작하여 전파흡수능을 분석한 결과 시뮬레이션과 실제측정 값이 거의 일치하는 것을 볼 수 있었다. 결과적으로 전파흡수체의 조성비 MnZn-ferrite : Carbon : CPE = 40 : 15 : 45 wt% 로 두께 3.38 mm, 주파수 5.8 GHz대에서 전파흡수능 20 dB 이상의 전파흡수체를 개발하였다.

In this paper, the EM wave absorber was designed and fabricated for ETC system, because ETC system has some problems including signal error and system-to-system interference. We fabricated some samples in different composition ratio of MnZn-ferrite, Carbon and CPE, confirmed that optimum composition ratio of Mn2n-ferrite, Carbon, CPE was 40 : 15 : 45 wt%. Complex relative permittivity and complex relative permeability was calculated by the measured data. And absorption abilities were simulated according to different thickness of the EM wave absorbers using complex relative permittivity and permeability. The EM wave absorber was fabricated based on simulated data Simulated and measured values agree well. As a result, the developed EM wave absorber has a thickness of 3.38 mm and absorption ability over 20 dB at 5.8 GHz.

저자
  • 송영만 | Song, Young-Man
  • 최창묵 | Choi, Chang-Mook
  • 이대희 | Lee, Dae-Hee
  • 김동일 | Kim, Dong-Il
