pp.805-811

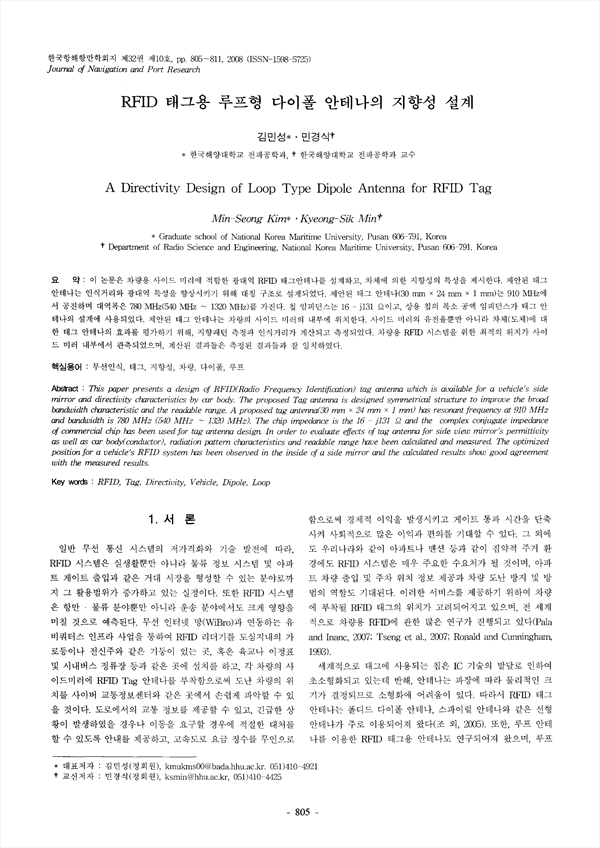

이 논문은 차량용 사이드 미러에 적합한 광대역 RFID 태그안테나를 설계하고, 차체에 의한 지향성의 특성을 제시한다. 제안된 태그 안테나는 인식거리와 광대역 특성을 향상시키기 위해 대칭 구조로 설계되었다 제안된 태그 안테나(30 mm×24 mm×1 mm)는 910 MHz에서 공진하며 대역폭은 780 MHz(540 MHz~1320 MHz)를 가진다. 칩 임피던스는 16 - j131 Ω이고, 상용 칩의 복소 공액 임피던스가 태그 안테나의 설계에 사용되었다. 제안된 태그 안테나는 차량의 사이드 미러의 내부에 위치한다. 사이드 미러의 유전율뿐만 아니라 차체(도체)에 대한 태그 안테나의 효과를 평가하기 위해, 지향패턴 측정과 인식거리가 계산되고 측정되었다. 차량용 RFID 시스템을 위한 최적의 위치가 사이드 미러 내부에서 관측되었으며, 계산된 결과들은 측정된 결과들과 잘 일치하였다.
This paper presents a design of RFID(Radio Frequency Identification) tag antenna which is available for a vehicle's side mirror and directivity characteristics by mr body. The proposed Tag antenna is designed symmetrical structure to improve the broad bandwidth characteristic and the readable range. A proposed tag antenna(30 mm×24 mm×1 mm) has resonant frequency at 910 MHz and bandwidth is 780 MHz (540 MHz~1320 MHz). The chip impedance is the 16 - j131 Ω and the complex conjugate impedance of commercial chip has been used for tag antenna design. In order to evaluate effects of tag antenna for side view mirror's permittivity as well as car body(conductor), radiation pattern characteristics and readable range have been calculated and measured. The optimized position for a vehicle's RFID system has been observed in the inside of a side mirror and the calculated results show good agreement with the measured results.
