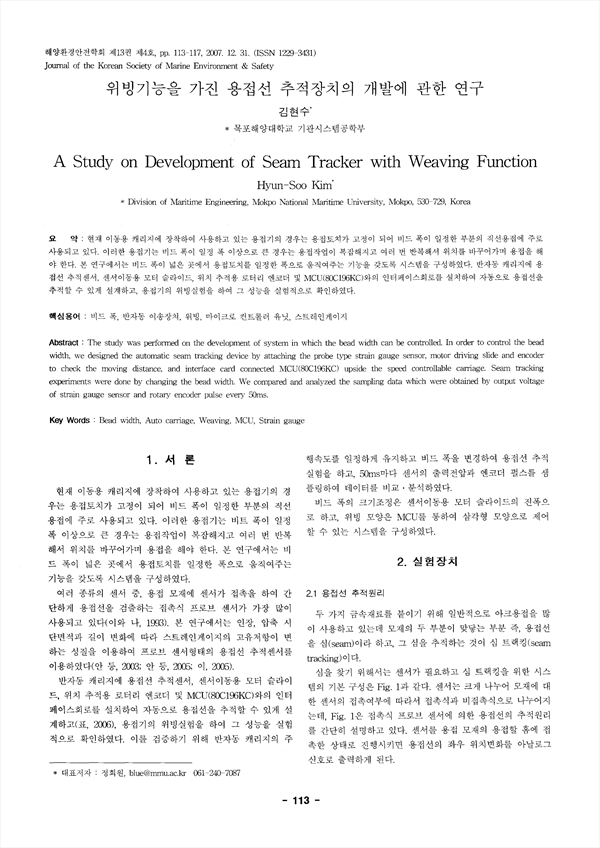

현재 이동용 캐리지에 장착하여 사용하고 있는 용접기의 경우는 용접토치가 고정이 되어 비드 폭이 일정한 부분의 직선용접에 주로 사용되고 있다. 이러한 용접기는 비드 폭이 일정 폭 이상으로 큰 경우는 용접작업이 복잡해지고 여러 번 반복해서 위치를 바꾸어가며 용접을 해야 한다. 본 연구에서는 비드 폭이 넓은 곳에서 용접토치를 일정한 폭으로 움직여주는 기능을 갖도록 시스템을 구성하였다. 반자동 캐리지에 용접선 추적센서, 센서이동용 모터 슬라이드, 위치 추적용 로터리 엔코더 및 MCU(80C196KC)와의 인터페이스회로를 설치하여 자동으로 용접선을 추적할 수 있게 설계하고, 용접기의 위빙실험을 하여 그 성능을 실험적으로 확인하였다.

The study was performed on the development of system in which the bead width can be controlled. In order to control the bead width, we designed the automatic seam tracking device by attaching the probe type strain gauge sensor, motor driving slide and encoder to check the moving distance, and interface card connected MCU(80Cl96KC) upside the speed controllable carriage. Seam tracking experiments were done by changing the bead width. We compared and analyzed the sampling data which were obtained by output voltage of strain gauge sensor and rotary encoder pulse every 50ms.

• 김현수 | Kim, Hyun-Soo
