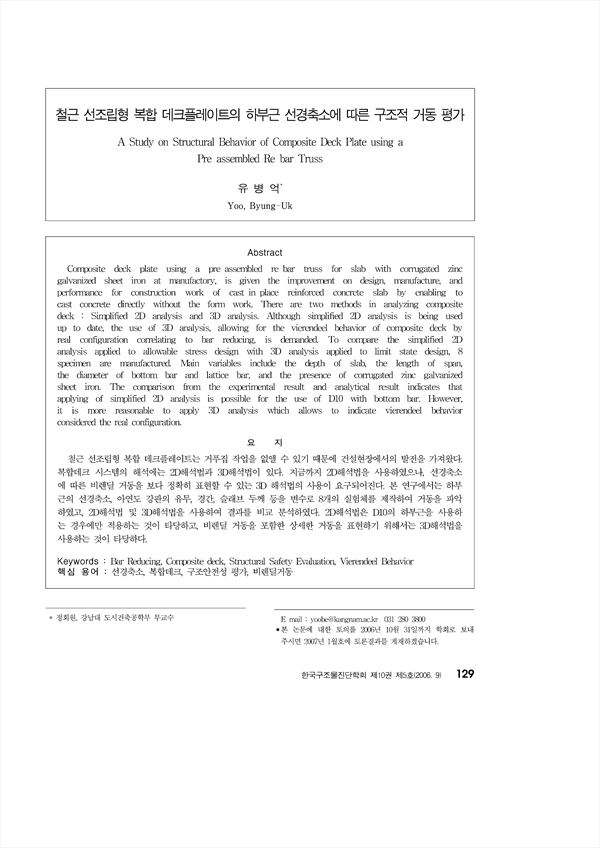

철근 선조립형 복합 데크플레이트는 거푸집 작업을 없앨 수 있기 때문에 건설현장에서의 발전을 가져왔다. 복합데크 시스템의 해석에는 2D해석법과 3D해석법이 있다. 지금까지 2D해석법을 사용하였으나, 선경축소에 따른 비렌딜 거동을 보다 정확히 표현할 수 있는 3D 해석법의 사용이 요구되어진다. 본 연구에서는 하부근의 선경축소, 아연도 강판의 유무, 경간, 슬래브 두께 등을 변수로 8개의 실험체를 제작하여 거동을 파악하였고, 2D해석법 및 3D해석법을 사용하여 결과를 비교 분석하였다. 2D해석법은 D10의 하부근을 사용하는 경우에만 적용하는 것이 타당하고, 비렌딜 거동을 포함한 상세한 거동을 표현하기 위해서는 3D해석법을 사용하는 것이 타당하다.

Composite deck plate using a pre-assembled re-bar truss for slab with corrugated zinc galvanized sheet iron at manufactory, is given the improvement on design, manufacture, and performance for construction work of cast-in-place reinforced concrete slab by enabling to cast concrete directly without the form work. There are two methods in analyzing composite deck : Simplified 2D analysis and 3D analysis. Although simplified 2D analysis is being used up to date, the use of 3D analysis, allowing for the vierendeel behavior of composite deck by real configuration correlating to bar reducing, is demanded. To compare the simplified 2D analysis applied to allowable stress design with 3D analysis applied to limit state design, 8 specimen are manufactured. Main variables include the depth of slab, the length of span, the diameter of bottom bar and lattice bar, and the presence of corrugated zinc galvanized sheet iron. The comparison from the experimental result and analytical result indicates that applying of simplified 2D analysis is possible for the use of D10 with bottom bar. However, it is more reasonable to apply 3D analysis which allows to indicate vierendeel behavior considered the real configuration.

• 유병억(강남대 도시건축공학부)
