논문 상세보기
pp.57-67
온도균열지수에 영향을 미치는 인자들은 무수히 많다. 그러나 본 연구에서는 온도균열지수에 영향을 크게 미치는 시멘트종류, 타설높이, 양생조건, 타설온도, 단위시멘트량, 재료물성치 등의 변수를 변화시키며 해석하였다. 매스콘크리트의 수화열 해석결과는 각 절점마다 나타나므로 모든 절점의 온도응력과 인장강도를 검토한 후 가장 불리한 위치에서의 온도균열지수를 찾아야 한다. 그러나 일반적으로 매스콘크리트 해석시 가장 불리하게 여겨지는 부분은 구조물의 중심부분과 구조물의 표면부분이다. 시멘트종류(대류계수)타설온도 MPC(8)MPC(14)OPC(6)OPC(8)10℃정밀식1.581.501.251.15간략식0.790.750.670.60(℃)18.919.922.524.920℃정밀식1.361.291.141.02간략식0.710.620.640.56(℃)2124.223.426.830℃정밀식1.141.061.080.95간략식0.600.550.650.58(℃)24.927.123.126따라서 본 논문에서는 Fig. 2와 같이 온도균열지수의 변동폭이 심하고 위험할 것으로 예상되는 5곳을 미리 정하고, 몇 번의 수치분석결과를 통해 각 위치별 대표절점을 상부외측표면부(A2), 기초중심부(B), 하부외측표면부(C2) 3곳으로 정하였다. 그리고 그 절점에서의 온도응력을 파악한 후 온도균열지수를 분석하였다. 상부중앙표면부(A1)는 A2 위치에서의 온도응력과 유사하지만 조금 작은 값을 가져 제외하였고, 하부중앙표면부(C1)는 다른 위치에 비해 온도균열지수가 높고, 변동폭이 작아 온도균열에 가장 유리 할 것으로 판단되어 제외하였다. 시멘트의 종류에 따라 보통포틀랜드시멘트(Ordinary Portland Cement)는 OPC로 표시하였고, 중용열포틀랜드시멘트(Moderate heat Portland Cement)는 MPC로 표시하였다. 또한, 단위시멘트량은 320,330,340kg/m3으로 나누어 각각 해석하였다. 콘크리트의 비열 및 열전도율은 일반적으로 Table2와 같이 일정한 범위를 가지므로 본 연구에서는 그 범위 중에서 MIN(열전도율2.6, 비열 1.05), MID(열전도율2.7, 비열1.15), MAX(열전도율2.8, 비열1.26)로 나누어 해석하였다.

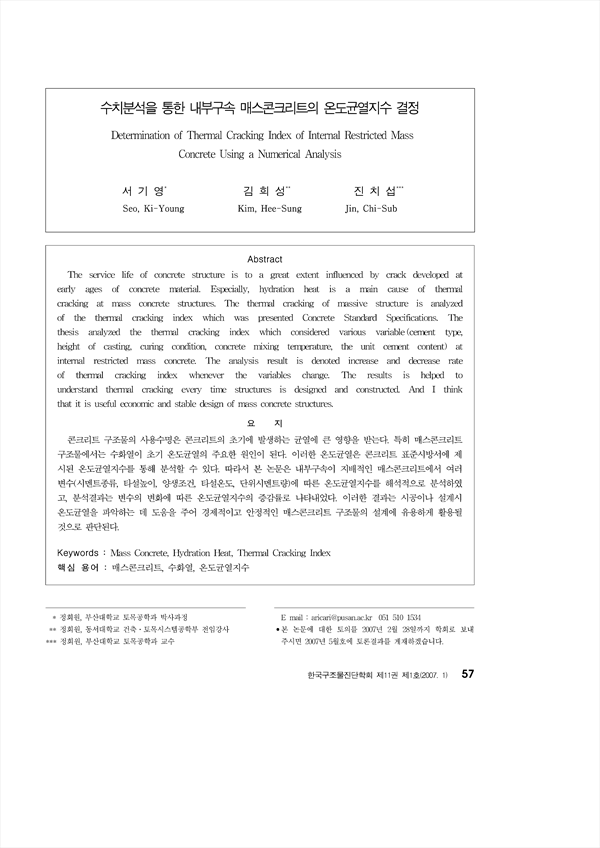

The service life of concrete structure is to a great extent influenced by crack developed at early ages of concrete material. Especially, hydration heat is a main cause of thermal cracking at mass concrete structures. The thermal cracking of massive structure is analyzed of the thermal cracking index which was presented Concrete Standard Specifications. The thesis analyzed the thermal cracking index which considered various variable(cement type, height of casting, curing condition, concrete mixing temperature, the unit cement content) at internal restricted mass concrete. The analysis result is denoted increase and decrease rate of thermal cracking index whenever the variables change. The results is helped to understand thermal cracking every time structures is designed and constructed. And I think that it is useful economic and stable design of mass concrete structures.
