적외선 영상이란 대상물을 열 적외선 영상장치로 촬영해 표면의 미소한 온도차이로부터 물체의 성질이나 물체내부의 상황에 대해서 비접촉, 비파괴로 조사하는 기법을 말한다. 열적외선 영상장치는 물체의 가시상을 영상화하는 보통의 촬영과는 다르고 물체의 온도를 영상화할 수가 있다. 일반적으로 적외선 열화상은 건축물과 지하구조물에 적용되어 왔으나 본 기술을 절토사면 안전관리 분야에 확대 적용함으로서 안전하고 신속하게 보수보강이 필요한 결함부위의 추출이 가능할 것으로 본다. 열 적외선 장치를 이용해 숏크리트 면을 촬영하면 배후 지반의 상태에 따라 표면의 온도가 다르게 나타난다. 일반적으로 공기의 부피 열용량은 흙에 비해 대단히 작기 때문에 모르터 배후에 공동부가 있는 경우에는 외부온도에 민감히 반응하며, 가열은 쉽고 감열은 서서히 나타난다. 반대로 물의 부피 열용량은 대단히 크기 때문에 습기가 많은 부위는 가열감열속도가 늦은 특성을 가지고 있다. 한편, 상온부근의 물체표면에서는 적외선(파장 3～14㎛)에 의한 열방사가 이루어지므로 열적외선영상장치를 이용해 이 열방사량을 면적으로 감지해 영상화하여 숏크리트면의 온도분포를 단시간에 효율적으로 획득할 수 있다. Fig. 1은 일반적인 열적외선 시스템을 나타내고 있다. Table 1은 열적외선 영상법의 주된 활용범위를 나타낸 것이며, 열적외선 영상법의 주요 특징은 다음과 같다. ① 측정대상물의 온도를 비접촉으로 계측할 수 있다.② 온도분포로서 영상화된 상태로 표시되기 때문에 평면적인 관찰이 용이하다.③ 야간에도 관찰이 가능하다.활용분야주요활용방법의 료체온측정전 자 전 기전기기구의 신뢰성 시험 및 이상조사전 력발전소 등의 설비보존, 점검기 상위성을 이용한 기상관측건 축건축물의 점검

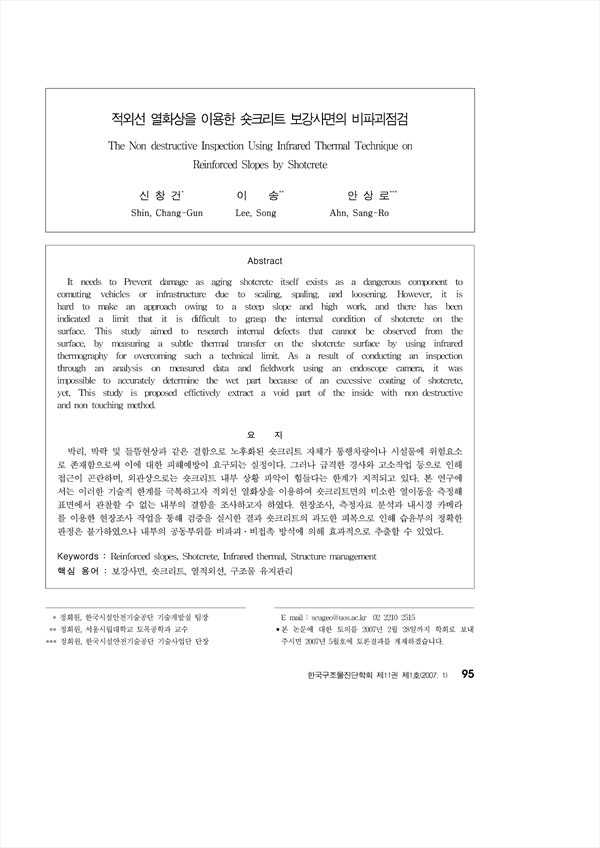

It needs to Prevent damage as aging shotcrete itself exists as a dangerous component to comuting vehicles or infrastructure due to scaling, spaling, and loosening. However, it is hard to make an approach owing to a steep slope and high work, and there has been indicated a limit that it is difficult to grasp the internal condition of shotcrete on the surface. This study aimed to research internal defects that cannot be observed from the surface, by measuring a subtle thermal transfer on the shotcrete surface by using infrared thermography for overcoming such a technical limit. As a result of conducting an inspection through an analysis on measured data and fieldwork using an endoscope camera, it was impossible to accurately determine the wet part because of an excessive coating of shotcrete, yet, This study is proposed effictively extract a void part of the inside with non-destructive and non-touching method
